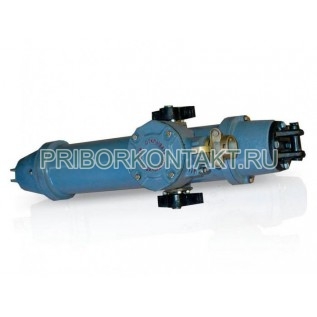

Привод винтовой моторный ПВМ.1М 600×400

Также это изделие может называться: ПВМ-1М 600×400, ПВМ1М 600×400, ПВМ 1М 600×400, ПВМ-1М 600х400, ПВМ1М 600х400, ПВМ 1М 600х400, ПВМ-1М 600х400, pvm-1m 600×400, pvm1m 600×400, pvm 1m 600×400, pvm-1m 600×400.

ПВМ.1М 600×400 привод винтовой моторный предназначен для управления шахтными механизмами с возвратно-поступательным и качающимся движением, которые при отключении питания должны быть зафиксированы в остановленном положении.

Приводы ПВМ.1М 600×400 используются в шахтах, опасных по взрыву газа и угольной пыли, на поверхности под навесом.

Технические характеристики ПВМ.1М 600х400:

Усилие на штоке - не менее 6000 Н.

Ход штока - 400±5 мм.

Скорость перемещения штока - 77±10 мм/с.

Режим работы - повторно-кратковременный.

Продолжительность включения - не более 10%.

Потребляемая мощность - не более 2,1 кВт.

Номинальное напряжение:

- электродвигателя - 380 В; 660 В;

- цепи управления - 36 В.

Исполнение по взрывозащите - РВ 3В (ExdI).

Класс защиты оболочки ПВМ.1М 600×400 - IР65.

Габаритные размеры:

- исполнение I - 910×310×300 мм;

- исполнение II - 985×180×300 мм.

- исполнение III - 985×310×300 мм.

Масса - не более 78 кг.

Конструктивно привод ПВМ.1М 600х400 представляет собой компактный механизм, состоящий из:

- встроенного асинхронного трехфазного короткозамкнутого взрывобезопасного электродвигателя (синхронная частота вращения 1000 мин^-1) с пустотелым валом ротора;

- винта, проходящего внутри вала ротора и соединенного с ним шлицами;

- буферного устройства, которое пружинами через диски удерживает винт от перемещения в осевом направлении;

- пустотелого штока с гайкой, навернутого на винт;

- головки, которая удерживает шток от проворачивания и ограничивает его ход;

- конечных выключателей (размещенных в полости электродвигателя), на которые воздействуют толкатели, связанные с дисками буферного устройства.

Условия эксплуатации ПВМ.1М 600×400:

Температура окружающего воздуха - от -50° С до +45° С.

Относительная влажность при 35° С - до 100%.

Атмосферном давлении - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).

Запыленности - до 1 600 мг/м³.

Вибрация мест установки с частотой - от 5 Гц до 120 Гц.

Отклонение напряжения питающей сети от 0,85 U_ном до 1,1 U_ном.

Климатическое исполнение и категория размещения:

- для умеренного и холодного климата - УХЛ2; УХЛ5;

- для тропического климата - Т2; Т5.
