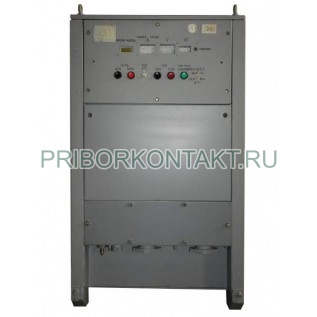

Устройство разрядно-зарядное РЗУ РП

Также этот прибор может называться: РЗУ-РП, РЗУРП, rzu rp.

РЗУ РП устройство разрядно-зарядное служит для заряда-разряда щелочных тяговых аккумуляторных батарей электровозов (рудничных) при контрольно-восстановительном и формировочном циклировании, в том числе для эксплуатационного заряда оных.

Применяется в шахтах (в случае, если шахта опасна по газу и пыли, должны устанавливаться в околоствольных камерах, что омываемых струей свежего воздуха) с холодным и умеренным климатом.

Технические характеристики РЗУ РП:

Напряжение питающей сети - 380 В; 600 В.

Частота питающей сети - 50 Гц.

Выходная мощность РЗУ РП на активную нагрузку 1 Ом в течении 6 ч - 32 кВт.

Коэффициент мощности при номинальной нагрузке в режиме заряда - 0,7.

Коэффициент полезного действия в режиме заряда - 83%.

Напряжение холостого хода - 250 В.

Максимальный ток:

- зарядный - 200 А;

- разрядный - 160 А.

Пределы регулирования тока:

- в режиме заряда - от 20 А до 200 А;

- в режиме разряда - от 20 А до 200 А.

Точность стабилизации тока - 5%.

Уровень шума - не более 80 дБА.

Охлаждение - естественное воздушное.

Степень защиты:

- камеры вводов и отсеков блока управления силового отсека - IP54;

- силового отсека - IP44.

Уровень взрывозащиты - РП.

Вид взрывозащиты - ПИс.

Габаритные размеры - не более 142,7×82,2×83 мм.

Вес - 685 кг.

РЗУ РП обеспечивает выполнение следующих функций:

- режим разряда или заряда с автоматическим поддерживанием заданной величины тока;

- контроль заданного времени заряда аккумуляторной батареи;

- автоматическое отключение устройства РЗУ РП по истечении времени заряда;

- автоматическое отключение устройства в режиме «Разряд» при снижении среднего напряжения аккумуляторной батареи до 96 В или 112 В;

- контроль времени разряда аккумуляторной батареи с сохранением информации после автоматического отключения установки;

- индикация состояния устройства РЗУ РП с помощью текстовых сообщений программируемого логического комплекса (ПЛК).
