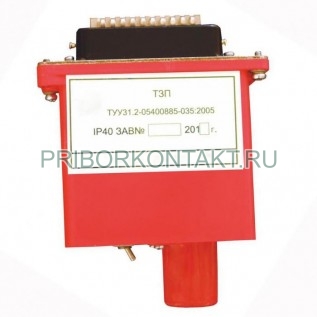

Блок токовой защиты от перегрузки ТЗП

Также это изделие может называться: Т3П, tzp.

ТЗП блок токовой защиты от перегрузки предназначен для встройки в рудничные коммутационные аппараты и служит для защиты рудничных электродвигателей и кабелей от токовых перегрузок.

Блоки ТЗП совместно с датчиками тока обеспечивают отключение двигателя в случае возникновения токовых перегрузок. В качестве датчиков тока в схеме защиты от перегрузки используются трансформаторы тока с техническими характеристиками, соответствующими номинальному току аппарата, в который встраивается блок.

Технические характеристики ТЗП:

Номинальное напряжение - 36 В.

Потребляемая мощность - не более 2 В·А.

Уставки тока срабатывания ТЗП блока от номинального тока аппарата, в который встроен блок - 50%; 60%; 70%; 80%; 90%; 100%.

Номинальное напряжение сети - 380 В; 660 В; 1140 В.

Номинальный ток коммутационного аппарата - 25 А; 63 А; 125 А; 250 А; 400 А.

Механическая и коммутационная износостойкость блока - 8000 срабатываний.

Режим работы - продолжительный.

Уровень защиты - IP40.

Гарантийный срок - 2 года.

Габаритные размеры блока ТЗП - не более 121×65×158 мм.

Масса - не более 0,6 кг.

Блоки ТЗП имеют защитную характеристику, которая обеспечивает:

- несрабатывание при номинальной нагрузке;

- срабатывание в течение времени, не превышающего 5 с, при перегрузках, равных шестикратному значению - номинального тока защищаемого объекта;

- при перегрузке защищаемого объекта с холодного состояния, равной 120% номинального тока, время срабатывания не более 6 мин.

Блок ТЗП состоит из передней и задней панели и кожуха. Между панелями расположена печатная плата с набором элементов. На задней панели закреплена контактная вилка штепсельного разъема.

Условия эксплуатации:

Верхнее значение температур - не более +60° С.

Относительная влажность воздуха при температуре +35° С - 98%.

Климатическое исполнение ТЗП - УХЛ5; Т5.

Степень вибрационной нагрузки - не выше I.

Колебание напряжения в сети от номинальной мощности - от 85% до 110%.
