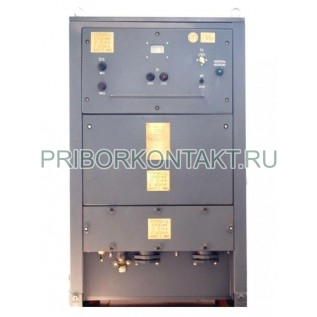

Зарядное устройство ЗУ РП

Также этот прибор может называться: ЗУРП, ЗУ-РП, zu rp, zu-rp, zurp.

ЗУ РП устройство зарядное предназначено для заряда кислотных тяговых аккумуляторных батарей в условиях шахты.

Полностью автоматизированное устройство ЗУ РП, простое в применении, не требующее участие оператора, соответствует всем требованиям безопасности, обеспечивает оптимальный режим заряда, в соответствии с диаграммой заряда кислотных батарей и оптимизацию времени их заряда. Характеристика заряда стабилизирована.

Технические характеристики ЗУ РП:

Номинальное напряжение заряжаемой батареи - 112 В; 120 В; 144 В.

Напряжение питающей сети - 380 В; 660 В.

Частота питающей сети - 50 Гц.

Число фаз - 3.

Вид охлаждения - естественное воздушное.

Коэффициент полезного действия - 90%.

Уровень шума ЗУ РП - не более 80 дБА.

Уровень взрывозащиты - РП.

Вид взрывозащиты - ПИс.

Степень защиты:

- устройства управления - IP 54;

- силового отсека - IP 44;

- камера вводов - IP 54.

Режимы роботы ЗУ РП:

- режим «Авт.» - основной автоматический режим работы;

- режим «Руч.» - режим заряда стабилизированным током 5% от значения номинальной мощности аккумуляторной батареи.

Подрежимы режима «Руч.»:

- «Заряд 1» - заряд аккумуляторной батареи стабилизированным током 20% от значения номинальной мощности до достижения напряжения на аккумуляторной батареи 2,4 В на элементе;

- «Заряд 2» - заряд аккумуляторной батареи стабилизированным напряжением 2,4 В на элементе и плавном падении тока до величины 10% от значения номинальной мощности;

- «Заряд 3» - заряд аккумуляторной батареи стабилизированным током 10% от значения номинальной мощности до достижения напряжения на аккумуляторной батареи от 2,65 В до 2,7 В на элементе (переход в подрежим «Дозаряд» по производной по напряжению);

- «Дозаряд» - выравнивающий заряд аккумуляторной батареи стабилизированным током 5% от номинальной мощности в течении не более 60 минут, после чего устройство ЗУ РП отключится.

Напряжение переключения в подрежим «Заряд 2»:

- для заряжаемых аккумуляторных батарей номинальным напряжением 112 В - 134,4±1 В;

- для заряжаемых аккумуляторных батарей номинальным напряжением 120 В - 144±1 В;

- для заряжаемых аккумуляторных батарей номинальным напряжением 144 В - 172,8±1 В.

Стабилизированое напряжение подрежима «Заряд2»:

- для заряжаемых аккумуляторных батарей номинальным напряжением 112 В - 134,4±1 В;

- для заряжаемых аккумуляторных батарей номинальным напряжением 120 В - 144±1 В;

- для заряжаемых аккумуляторных батарей номинальным напряжением 144 В - 172,8±1 В.

Ток переключения в подрежим «Заряд 3» от значения номинальной мощности аккумуляторной батареи - 10±2%.

Напряжение переключения в подрежим «Дозаряд» - от 2,5±1 В до 2,7±1 В/эл.

Программы для зарядки аккумуляторных батарей:

- «Программа 1» - для зарядки аккумуляторных батарей емкостью 385 А·ч;

- «Программа 2» - для зарядки аккумуляторных батарей емкостью 440 А·ч;

- «Программа 3» - для зарядки аккумуляторных батарей емкостью 560 А·ч;

- «Программа 4» - для зарядки аккумуляторных батарей емкостью 640 А·ч.

Технические и электрические характеристики программ устройства ЗУ ПР:

Время зарядки батареи - от 6 ч до 8 ч.

Габаритные размеры - не более 1427×822×830 мм.

Масса - не более 685 кг.

Микропроцессорная система управления на базе интеллектуального реле Zelio обеспечивает стабильные зарядные характеристики без участия оператора, визуальный контроль на дисплее параметров процесса заряда и по окончанию процесса заряда автоматически отключает устройство.

Зярядные устройства ЗУ РП обеспечивают защиту:

- от заряда батареи токами, превышающий номинальный зарядный ток более чем на 30%;

- тепловую, которая срабатывает при достижении температуры устройства в +120° С;

- от неправильного чередования фаз питающей сети;

- при обрыве одной из фаз питающей сети;

- «Нет батареи» - срабатывает при присоединении к ЗУ РП батареи напряжением ниже 78 В и при отсутствие батареи;

- «Разрыв цепи заряда» - срабатывает при разрыве электрической цепи между ЗУ РП и аккумуляторной батареей;

- «Переплюсовка» - срабатывает при неправильном, по полярности, подключении аккумуляторной батареи к ЗУ РП;

- «Утечка» - срабатывает при снижении сопротивления изоляции батареи ниже 5 кОм.
