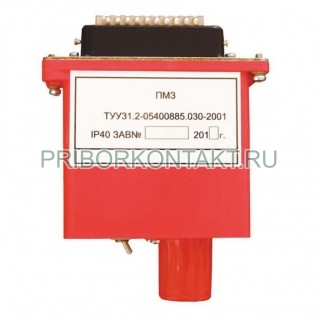

Блок максимальной токовой защиты ПМЗ

Также это изделие может называться: ПМ3, pmz.

ПМЗ блок максимальной токовой защиты предназначен совместно с трансформаторами тока ТТЗ для встройки в рудничные коммутационные аппараты, в основном рудничные автоматические выключатели, напряжением до 1140 В частоты 50 Гц и 60 Гц.

Блоки ПМЗ служат для защиты подземных электрических сетей с изолированной нейтралью от токов короткого замыкания.

Технические характеристики ПМЗ блока:

Номинальное напряжение сети, к которой подключается коммутационный аппарат со встроенным в него блоком - 380 В; 660 В; 1140 В.

Механическая и коммутационная износостойкость блоков ПМЗ - 12 000 циклов.

Номинальный ток коммутационного аппарата со встроенными в него блоком - 25 А; 63 А; 100 А; 125 А; 250 А; 320 А.

Собственное время срабатывания блока при кратности первичного тока трансформатора тока к току установки 1,5 - не более 0,04 с.

Уровень защиты - IP40.

Габаритные размеры - не более 121×65×158 мм.

Масса блока ПМЗ - не более 0,6 кг.
