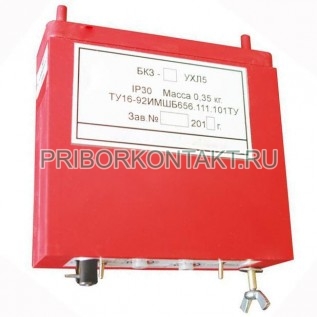

Блок комплексной защиты БКЗ-3

БКЗ-3

Блок комплексной защиты БКЗ-3

Также это изделие может называться: БКЗ 3, БКЗ3, БК3-3, БКЗ-з, bkz-3, bkz3, bkz 3.

БКЗ-3 блок комплексной защиты предназначен для защиты подземных электрических сетей с изолированной нейтралью от токов короткого замыкания, для защиты электродвигателей от перегрузок с запоминанием режима перегрузки и для предварительного контроля двух уровней сопротивления изоляции отходящих от коммутационных аппаратов присоединений.

Технические характеристики БКЗ-3:

Номинальное напряжение - 36 В.

Величина уставок контролируемого сопротивления изоляции при номинальном напряжении:

- для силовых цепей напряжением 660 В - 35±5; 110–10;

- для силовых цепей напряжением 1140 В - 110±10; 300±80.

Собственное время срабатывания блока БКЗ-3:

- при кратности первичного тока трансформатора тока к току уставки 1,5 - не более 0,2 с;

- при перегрузках, равных 6-кратному значению номинального тока защищаемого объекта - не более 5 с;

- при перегрузках, равных 1,2 номинального тока защищаемого объекта с холодного состояния - не более 6 мин;

- время запоминания режима перегрузки, равной 1,2 номинального тока - не менее 30 с.

Степень защиты - IP30.

Потребляемая мощность - не более 6 Вт.

Габаритные размеры БКЗ-3 - не более 120×42×136 мм.
Масса - не более 0,63 кг.

Диапазоны регулирования уставок максимальной токовой защиты и защиты от перегрузки коммутационного аппарата БКЗ-3 представлены в таблице:

Условия эксплуатации:

Температура окружающей среды - от -10° С до +60° С.

Относительная влажность при температуре +35° С - 100%.

Степень вибрационных нагрузок - 1.

Климатическое исполнение блока БКЗ-3 - УХЛ5.
