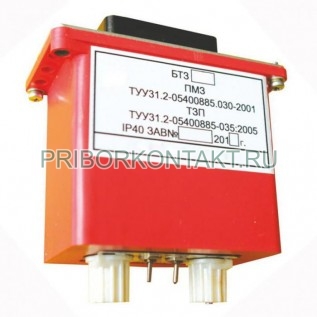

Блок токовой защиты БТЗ-3

Также это изделие может называться: БТЗ 3, БТЗ3, БТЗ-з, БТ3-3, btz-3, btz 3, btz3.

БТЗ-3 блок токовой защиты предназначен для встройки в рудничные коммутационные аппараты и распределительные устройства.

Используется для защиты отходящего присоединения взрывозащищенных электрических аппаратов при коротких замыканиях, перегрузках и других аварийных режимах.

Блоки БТЗ-3 предназначены для работы в составе взрывозащищенных комплектных устройств (станций управления, пускателей) в угольных шахтах, в том числе опасных по газу (метану) или пыли.

Технические характеристики БТЗ-3:

Номинальное напряжение питания - 42 В.

Номинальная частота - 50 Гц.

Допустимое отклонение напряжения питания - от -40% до +30%.

Максимально допустимое превышение напряжения питания в течение 2 с - 50%.

Время срабатывания БТЗ-3 на отключение - не более 0,1 с.

Номинальный ток исполнительных реле - 5 А.

Напряжение контактов исполнительных реле - не более 120 В.

Уровень защиты - IP40.

Гарантийный срок эксплуатации - не менее 1 года.

Габаритные размеры - не более 120×42×132 мм.

Масса - не более 0,5 кг.

Блок БТЗ-3 состоит из двух функциональных блоков:

- блока максимальной токовой защиты ПМЗ, служащего для защиты подземных электрических сетей с изолированной нейтралью от токов короткого замыкания;

- блока токовой защиты от перегрузки ТЗП, служащего для защиты рудничных электродвигателей и кабелей от токовых перегрузок.

Уставки максимальной токовой защиты и защиты от перегрузки блока БТЗ-3 задаются с помощью декадных переключателей в соответствии с таблицей:

Условия эксплуатации:

Температура окружающего воздуха - от 0° С до +60° С.

Относительная влажность при температуре + 35° С - 100%.
