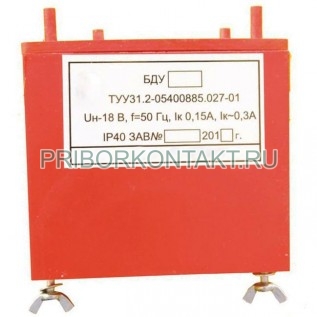

Блок дистанционного управления БДУ

Также это изделие может называться: block bdu.

БДУ блок дистанционного управления предназначен для дистанционного управления включением и отключением одиночных механизмов, подключенных к взрывозащищенным пускателям и комплектным устройствам управления (станциям).

Блоки БДУ необходимы для дистанционного отключения аппаратов защиты (автоматических выключателей, РУНН трансформаторных подстанций), а также для контроля сопротивления заземляющего провода передвижных механизмов и машин, защиты от потери управления и самовключения.

В наличии модификации: БДУ, БДУ-1, БДУ-4, БДУ-4-2, БДУ-4-3, БДУ-Т.

Технические характеристики блока БДУ:

Номинальное напряжение - 18 В.

Частота сети - 50 Гц.

Тип разъема - РШАВ ПБ-20; ГРПМ1-31; РШ2Н-2-16.

Напряжение на выходных коммутирующих контактах - 36 В.

Допустимый ток коммутации применяемого реле выходными контактами:

- постоянный - не более 0,15 А;

- переменный - не более 0,3 А.

Электрическое сопротивление цепи - 45 Ом.

Допустимое колебание напряжения питающей сети - от 85% до 110% номинального напряжения.

Потребляемая мощность - не более 5 В·А.

Степень защиты - IP40.

Гарантийный срок эксплуатации - не менее 2 лет.

Габаритные размеры блоков БДУ - не более 121×65×128 мм.

Масса - не более 0,53 кг.

Блок встраивается в рудничные коммутационные аппараты и комплектные устройства на напряжение до 1140 В.

Условия эксплуатации:

Температура окружающей среды - от -10° С до +35° С.

Относительная влажность воздуха при температуре +35° С - 98%.

Степень жесткости вибрационной нагрузки блоков БДУ - 1.
