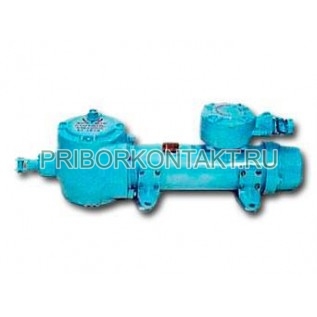

Моторный стрелочный привод ПМС.5

Также это изделие может называться: ПМС-5, ПМС5, ПМС 5, pms-5, pms5, pms 5, pms.5.

ПМС.5 привод моторный стрелочный предназначен для управления стрелочным переводом рельсовых путей, с ходом остряков, в угольных шахтах и рудниках.

Приводы ПМС.5 используются для работы в шахтах, опасных по взрыву газа и угольной пыли, или на поверхности их под навесом, в условиях умеренного и холодного или тропического климата.

Технические характеристики ПМС.5:

Привод управляет стрелочным переводом с ходом остряков - от 70 мм до 110 мм.

Тяговое усилие - не менее 1400 Н.

Усилие прижатия остряка к рамному рельсу при отключенном питании привода - не менее 500 Н.

Ход штока - 120±5 мм.

Время хода штока - не менее 1 с.

Номинальная мощность электродвигателя - 0,5 кВт.

Напряжение:

- питания двигателя привода - 127 В;

- цепи управления приводом - 36 В;

- цепи контроля положения стрелки - 127 В.

Режим работы ПМС.5 - повторно-кратковременный.

Продолжительность включения - не более 25%

Высота над уровнем шпал - 140 мм.

Исполнение по взрывозащите - РВ, 3В (ExdI).

Класс защиты оболочки ПМС.5 - IР55.

Габаритные размеры - 880×350×290 мм.

Масса - не более 90 кг.

В состав входит:

- электродвигатель;

- винтовой редуктор;

- устройство, фиксирующее шток в крайних положениях;

- конечные выключатели во взрывонепроницаемом корпусе.

Условия эксплуатации ПМС.5:

Температура окружающего воздуха - от -40° С до +45° С.

Относительная влажность при - 35° С - до 100%.

Уровень запыленности - до 1600 мг/м³.

Вибрации мест установки с частотой от 5 Гц до 120 Гц:

- максимальное виброперемещение при частоте до 45 Гц - 0,25 мм;

- максимальным виброускорением при частоте от 45 Гц до 120 Гц - 20 м/с².

Отклонение напряжения питающей сети - от 0,85 до 1,1.

Климатическое исполнение и категория размещения:

- для умеренного и холодного климата - УХЛ2; УХЛ5;

- для тропического климата - Т2; Т5.
