Блок дистанционного управления БДУ-Т

БДУ-Т

Блок дистанционного управления БДУ-Т

Также это изделие может называться: БДУ Т, БДУТ, bdu-t, bdu t, bdut.

БДУ-Т блок дистанционного управления предназначен для дистанционного управления включением и отключением одиночных механизмов, подключенных к взрывозащищенным пускателям и комплектным устройствам управления (станциям).

Блоки БДУ-Т необходимы для дистанционного отключения аппаратов защиты (автоматических выключателей, РУНН трансформаторных подстанций), а также для контроля сопротивления заземляющего провода передвижных механизмов и машин, защиты от потери управления и самовключения.

Блок встраивается в рудничные коммутационные аппараты и комплектные устройства на напряжение до 1140 В.

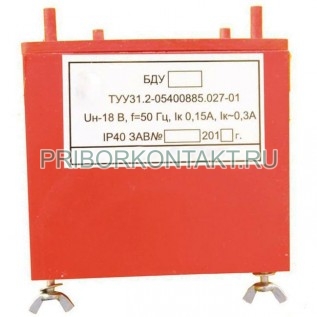

Блок состоит из пластмассового корпуса и основания, на котором крепится вилка соединителя и печатная плата с элементами. На основании имеется ключ для безошибочной установки блока на своё место в аппарате. После установки блок закрепляется винтами.

Технические характеристики БДУ-Т:

Номинальное напряжение - 18 В.

Частота сети БДУ-Т - 50 Гц.

Тип разъема - РШАВ ПБ-20.

Напряжение на выходных коммутирующих контактах - 36 В.

Допустимый ток коммутации применяемого реле выходными контактами:

- постоянный - не более 0,15 А;

- переменный - не более 0,3 А.

Габаритные размеры БДУ-Т - не более 121×65×128 мм.

Масса - не более 0,53 кг.
