Вольтметр лабораторный С96

Киловольтметр С96 (С 96; С-96; с96; с 96; с-96)

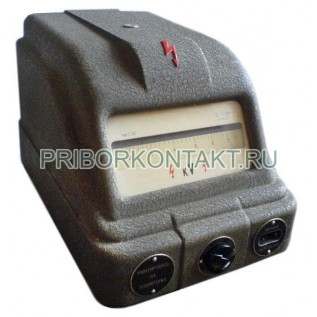

Киловольтметр С96 - переносной электростатический трехпредельный прибор со световым отсчетом для измерения напряжения в цепях постоянного и переменного тока. Электростатическая система обеспечивает минимальное потребление от объекта измерения за счет высокой изоляции и малой входной емкости, поэтому С96 подходит для контроля высоких напряжений в широком диапазоне частот.

Назначение и применение

• измерение высоких напряжений постоянного тока в лабораторных и производственных установках
• контроль напряжения переменного тока в широкополосных трактах и испытательных схемах
• проверка источников высокого напряжения, ВЧ-узлов и стендов, где важно не нагружать измеряемую цепь
• работа в условиях внешних полей при соблюдении норм по влиянию электрического поля

Функции и конструкционные особенности

• электростатический принцип - взаимодействие неподвижного и подвижного электродов, уравновешенное упругостью растяжек
• подвижная часть на растяжках, световой указатель и проекция на матированные экраны из плексигласа
• тройная шкала под три предела измерения, шкалы на поворотном держателе с ручкой выбора
• успокоение движения подвижной части - тормозными токами в секторе подвижного электрода в магнитном поле
• корпус из алюминиевого сплава одновременно выполняет роль электростатического экрана
• малая входная емкость и высокое сопротивление изоляции - измерение постоянного напряжения практически без потребления

Технические характеристики

Электрическая прочность и изоляция

• испытательное напряжение изоляции между высоковольтным зажимом и корпусом, соединенным с цепью осветителя:
  • 15 кВ на пределе 7,5 кВ
  • 27 кВ на пределе 15 кВ
  • 45 кВ на пределе 30 кВ
• испытательное напряжение между цепью осветителя и корпусом прибора - 2 кВ
• сопротивление изоляции при температуре от +15°C до +25°C и относительной влажности до 80% - не менее 100 ГОм

Эксплуатация

При измерениях на верхнем пределе 30 кВ следует учитывать ограничение по коронированию и обеспечивать корректную компоновку высоковольтного участка (чистота, расстояния, отсутствие острых кромок и загрязнений). Благодаря входной емкости менее 12 пФ прибор минимально влияет на объект измерения, что особенно важно при работе в высокоомных цепях и на высоких частотах до 20 МГц.

Условия эксплуатации и хранения

• рабочая температура: от -10°C до +35°C
• относительная влажность при работе: до 80%
• условия хранения: сухие чистые помещения при температуре от +10°C до +35°C и влажности до 80%
• в помещении хранения не допускаются коррозионно-активные примеси

Преимущества

• электростатический принцип - высокая входная изоляция и практически нулевое потребление при измерении постоянного напряжения
• широкая частотная применимость до 20 МГц
• три предела 7,5/15/30 кВ - удобная работа с разными уровнями высокого напряжения
• световой отсчет - наглядная индикация и удобство чтения шкалы
• экранированный корпус - снижение влияния внешних воздействий и повышение повторяемости измерений
