Вольтметр лабораторный С510

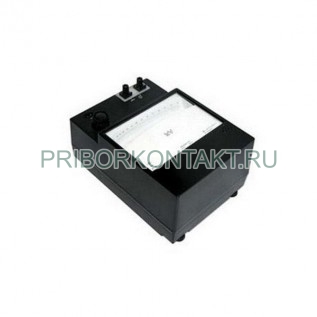

Вольтметр С510

Вольтметр С510 - показывающий аналоговый прибор прямого преобразования, рассчитанный на измерение напряжения постоянного тока и действующего значения напряжения переменного тока в широком диапазоне частот. Прибор может применяться как рабочий вольтметр на стендах и в лаборатории, а также как средство для поверки менее точных измерителей.

Также встречаются обозначения: С 510, С-510, c510, c 510, c-510.

Назначение и применение

С510 используют при контроле высоких напряжений до 1,5 кВ (1500 В) в цепях постоянного тока и в высокочастотных цепях переменного тока. Прямое преобразование и аналоговая индикация делают прибор удобным для оперативной настройки, регулировки и проверки параметров источников и измерительных трактов.

Условия эксплуатации

• исполнение С510 - умеренный климат, закрытые сухие отапливаемые помещения: температура 10-35 °С, относительная влажность до 80% при 25 °С;
• исполнение С510-04.1 - сухой и влажный тропический климат, помещения с кондиционированным или частично кондиционированным воздухом: температура 1-45 °С, относительная влажность до 80% при 25 °С.

Метрологические характеристики

Класс точности - 0,5 по ГОСТ 8711-78 (после установления рабочего режима и в течение любого времени непрерывной работы). Конечное значение диапазона измерений - 1,5 кВ (1500 В).

• предел допускаемой основной погрешности в нормальной области частот и на постоянном токе - ±0,5% от конечного значения диапазона;
• время установления рабочего режима (предварительный нагрев под номинальной нагрузкой) - не более 15 мин;
• время установления показаний - не более 6 с;
• входное сопротивление по постоянному току (сопротивление изоляции между зажимами измерительной цепи) - не менее 10¹¹ Ом.

Частотные диапазоны и допуски

Вольтметр допускается к применению в диапазоне частот до 5 МГц. Дополнительная погрешность при отклонении частоты от верхней границы нормальной области до любой частоты в рабочей области - ±0,5% от конечного значения диапазона.

Температурные влияния

Дополнительная погрешность, обусловленная изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона, составляет ±0,5% от конечного значения диапазона на каждые 10 °С. Нормальная температура - 20 °С (или указанная в заказе), допускаемое отклонение ±2 °С.

Питание подсветки и конструктивные данные

Цепь светового указателя питается от сети переменного тока (220±22) В частотой 50-60 Гц через понижающий трансформатор (поставляется комплектно) либо от источника переменного или постоянного тока напряжением (4±0,4) В.

• габаритные размеры прибора - (205±1,45)х(290±1,6)х(135±2,0) мм;
• габариты корпуса трансформатора - не более 65х85х45 мм;
• масса прибора - не более 3,6 кг;
• масса трансформатора - не более 0,5 кг.

Параметры высокочастотного узла

Преимущества применения

• измерение постоянного и переменного напряжения до 1,5 кВ одним прибором;
• работа в широком частотном диапазоне, включая область до 5 МГц;
• класс точности 0,5 и возможность использования при поверочных работах;
• стабильные показатели после прогрева, удобная аналоговая индикация и подсветка шкалы.
