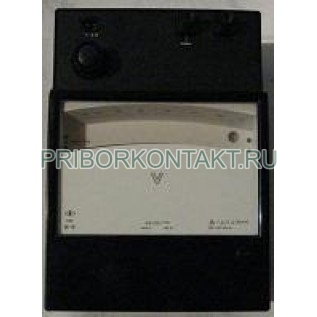

Фото Вольтметр лабораторный С503
Артикул: С503

Описание товара:


Модель: s503
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
С503
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Вольтметр С503 (С 503, С-503, c503, c 503, c-503)

Вольтметр С503 (С 503, С-503, c503, c 503, c-503) - показывающий аналоговый прибор прямого преобразования для измерения напряжения переменного тока в широком диапазоне частот и напряжения постоянного тока. Модель применяется как рабочий измеритель, а также как эталон при поверке менее точных приборов. Конечное значение диапазона измерений - 30 В, класс точности - 0,5.

Назначение и применение

  • измерение напряжения постоянного тока
  • измерение напряжения переменного тока в расширенной области частот
  • поверка и сравнение приборов более низкого класса точности
  • лабораторные измерения и контроль в цеховых условиях

Исполнения и условия эксплуатации

  • С503 - умеренный климат, закрытые сухие отапливаемые помещения: температура 10-35 °С, относительная влажность до 80% при 25 °С
  • С503-04.1 - сухой и влажный тропический климат, закрытые помещения с кондиционированным или частично кондиционированным воздухом: температура 1-45 °С, относительная влажность до 80% при 25 °С

Функции и особенности

  • однодиапазонное исполнение - фиксированный конечный предел 30 В
  • стабильность метрологических характеристик после прогрева в течение любого времени непрерывной работы
  • подсветка шкалы (световой указатель) от сети через комплектный трансформатор или от источника 4 В
  • высокое сопротивление изоляции измерительной цепи - не менее 1011 Ом в нормальных условиях

Технические характеристики

Параметр Значение
Конечное значение диапазона измерений 30 В
Класс точности 0,5 (по ГОСТ 8711-78)
Предел допускаемой основной погрешности (нормальная область частот и постоянный ток) ±0,5% от конечного значения диапазона измерений
Время установления рабочего режима (предварительный нагрев) не более 15 мин
Дополнительная погрешность при отклонении частоты (до рабочей области) ±0,5% от конечного значения диапазона измерений
Нормальная область частот 45-1·106 Гц
Рабочая область частот свыше 1·106 до 2,5·106 Гц
Пределы допускаемой погрешности при частотах свыше 2,5 до 3,5 МГц -0,5%; +1,5%
Пределы допускаемой погрешности при частотах свыше 3,5 до 5 МГц -0,5%; +2,5%
Дополнительная погрешность от изменения температуры ±0,5% от конечного значения диапазона измерений на каждые 10 °С
Нормальная температура 20 °С или по заказ-наряду, допуск ±2 °С
Время установления показаний не более 10 с
Входное сопротивление по постоянному току (сопротивление изоляции между зажимами цепи) не менее 1011 Ом
Питание светового указателя 220±22 В, 50-60 Гц через трансформатор (в комплекте) или 4±0,4 В от внешнего источника
Габаритные размеры вольтметра (205±1,45)х(290±1,6)х(135±2,0) мм
Габаритные размеры корпуса трансформатора не более 65х85х45 мм
Масса вольтметра не более 3,6 кг
Масса трансформатора не более 0,5 кг

Механические параметры измерительного механизма

Параметр Значение
Собственная резонансная частота не менее 36 МГц
Выходная емкость не более 40 пФ
Растяжка Р ГОСТ 25 1196-85 с противодействующим моментом 0,016 μN·m/90°
Натяжение растяжек 0,59 N

Конструкция и эксплуатация

С503 выполнен как аналоговый показывающий вольтметр прямого преобразования с однодиапазонной шкалой на 30 В. Для получения нормированных характеристик требуется прогрев под номинальной нагрузкой - не более 15 минут. Подсветка шкалы реализована через отдельную цепь светового указателя и может питаться либо от сети 220±22 В, 50-60 Гц через комплектный трансформатор, либо от внешнего источника 4±0,4 В.

Преимущества

  • класс точности 0,5 - подходит для поверки менее точных приборов
  • широкий частотный диапазон измерений переменного напряжения - до 5 МГц с нормированными допусками
  • высокое сопротивление изоляции входной цепи - не менее 1011 Ом
  • два исполнения по климату - С503 и С503-04.1
  • удобная подсветка шкалы с питанием от сети или от низковольтного источника

Характеристики

Прочие
Артикул С503
