Вольтметр лабораторный С507

Вольтметр показывающий аналоговый С507

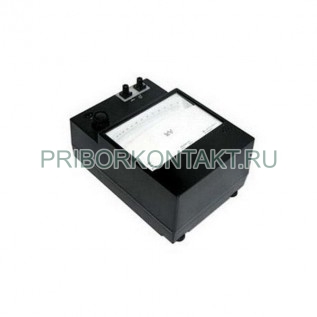

С507 (С 507, С-507, c507, c 507, c-507) - показывающий аналоговый вольтметр прямого преобразования для измерения напряжения переменного тока в широком диапазоне частот и напряжения постоянного тока. Прибор применяется как для непосредственных измерений, так и для поверки менее точных средств измерений. Конечное значение диапазона измерений - 450 В, класс точности - 0,5.

Назначение и применение

Вольтметр С507 предназначен для измерения:

• напряжения постоянного тока;
• напряжения переменного тока в расширенном частотном диапазоне, включая область до 5 МГц.

Благодаря нормированным метрологическим характеристикам прибор подходит для лабораторных измерений и контрольных работ, где требуется стабильная повторяемость показаний и возможность использования как эталонного средства для поверки менее точных приборов.

Условия эксплуатации

Исполнение С507 рассчитано на эксплуатацию в условиях умеренного климата в закрытых сухих отапливаемых помещениях:

• температура окружающего воздуха - 10-35°С;
• относительная влажность - до 80% при 25°С.

Исполнение С507-04.1 предназначено для сухого и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом:

• температура окружающего воздуха - 1-45°С;
• относительная влажность - до 80% при 25°С.

Метрологические характеристики

Класс точности - 0,5 по ГОСТ 8711-78 после установления рабочего режима в течение любого времени непрерывной работы. Предел допускаемой основной погрешности в нормальной области частот и на постоянном токе - ±0,5% от конечного значения диапазона измерений.

Время предварительного нагрева под номинальной нагрузкой - не более 15 минут. Время установления показаний - не более 6 секунд.

Предел допускаемой дополнительной погрешности, вызванной изменением частоты от верхней границы нормальной области до любого значения в рабочей области частот, - ±0,5% от конечного значения диапазона измерений.

Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона, - ±0,5% от конечного значения диапазона измерений на каждые 10°С изменения температуры. Нормальная температура - 20°С (или указанная в заказ-наряде), допускаемое отклонение ±2°С.

Входное сопротивление по постоянному току (сопротивление изоляции между зажимами измерительной цепи) в нормальных условиях применения - не менее 10¹¹ Ом.

Диапазон измерений и частотные области

Конструктивные параметры механизма

Питание светового указателя

Цепь светового указателя питается:

• от сети переменного тока 220±22 В, 50-60 Гц через трансформатор, поставляемый в комплекте;
• либо от источника переменного или постоянного тока 4±0,4 В.

Габариты и масса

• габаритные размеры вольтметра - (205±1,45)х(290±1,6)х(135±2,0) мм;
• габаритные размеры корпуса трансформатора - не более 65х85х45 мм;
• масса вольтметра - не более 3,6 кг;
• масса трансформатора - не более 0,5 кг.
