Вольтметр лабораторный С196

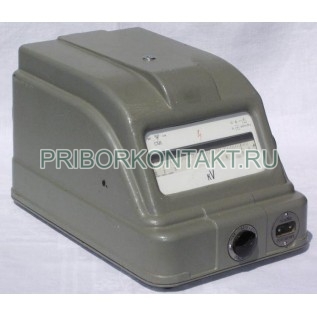

Киловольтметр электростатический С196

Киловольтметр электростатический С196 (С 196, С-196, c 196, c-196, c196) предназначен для измерения напряжения постоянного и переменного тока в широком диапазоне частот в цепях с одним заземленным полюсом - то есть в заземленных цепях. Прибор также допускает измерение напряжения в незаземленных (незавершенных) цепях, когда оба провода находятся под напряжением относительно земли.

Назначение и применение

• Измерение напряжения постоянного тока в высоковольтных цепях.
• Измерение напряжения переменного тока в широком частотном диапазоне.
• Контроль параметров в измерительных, испытательных и наладочных установках с одним заземленным полюсом.
• Проверка высоковольтных трактов, в том числе с незаземленной схемой, где оба проводника имеют потенциал относительно земли.

Функции и особенности

• Три диапазона показаний: 0-7,5 кВ; 0-15 кВ; 0-30 кВ.
• Широкая рабочая область частот по переменному току - от 20 Гц до 14 МГц (на диапазоне 0-7,5 кВ).
• Основная погрешность нормирована как ±1,0% от конечного значения диапазона измерений.
• Малая входная емкость - не более 15 пФ, что снижает влияние прибора на контролируемую цепь.
• Собственная резонансная частота не ниже 100 МГц - важно при измерениях на ВЧ.
• Исполнение для тропического климата - С196Т.

Технические характеристики

Конструкция и эксплуатация

С196 выполнен как электростатический киловольтметр с высоковольтным электродом и корпусом, допускающим подключение в схемы с одним заземленным полюсом. Для корректных измерений рекомендуется использовать диапазон, в котором измеряемое значение находится в пределах 27-100% от конечного значения шкалы. При измерениях на высоких частотах важны малая входная емкость (до 15 пФ) и собственная резонансная частота не ниже 100 МГц, что уменьшает влияние прибора на ВЧ цепь. Подсветка шкалы может питаться от сетевых напряжений 127/220 В или от 6 В (постоянного или переменного тока).

Преимущества

• Измерение высоких напряжений до 30 кВ без значимой нагрузки на цепь благодаря входной емкости не более 15 пФ.
• Широкий частотный диапазон по переменному току - до 14 МГц на диапазоне 0-7,5 кВ.
• Нормированная точность ±1,0% от конечного значения диапазона.
• Возможность измерений в цепях с заземленным полюсом и в незавершенных цепях.
• Надежная изоляция - испытательные напряжения до 45 кВ (для диапазона 0-30 кВ).
