Вольтметр лабораторный С50

Вольтметр С50 (C-50; С 50; c50; c-50; с 50)

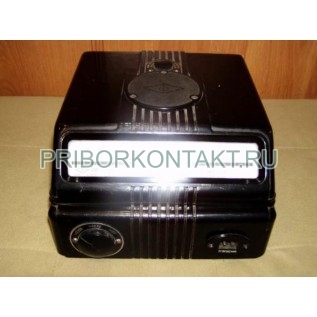

Вольтметр С50 - электростатический переносный экранированный прибор для измерения напряжения в цепях постоянного и переменного тока. За счет электростатического принципа измерения прибор отличается малым потреблением энергии и подходит для работы в широком диапазоне частот, включая высокочастотные измерения.

Назначение и применение

• измерение напряжения постоянного тока и переменного тока в лабораторных и эксплуатационных условиях
• контроль напряжений в широком диапазоне частот - до 2 МГц
• измерения в экранированном исполнении при наличии внешних электрических влияний
• работа с высокими напряжениями - до 3000 В (по модификации)

Функции и конструкционные особенности

• переносное экранированное исполнение - защитный экран снижает влияние внешних полей
• клеммы подключения расположены на задней стенке: правый зажим изолирован фарфоровой втулкой и соединен с неподвижным электродом, второй зажим соединен с подвижным электродом и экраном
• для пределов от 30 В до 450 В предусмотрен третий зажим - подключение защитного резистора (соединен со вторым зажимом)
• на передней панели - штепсельная колодка питания осветителя, переключатель напряжения питания осветителя, шкала
• на крышке прибора - головка корректора
• для пределов 30/75/150/300/450 В применяются защитные резисторы, предохраняющие механизм при толчках, перегрузке и случайном замыкании электродов

Основные технические характеристики

Модификации и входная емкость

Вольтметры С50 выпускаются однопредельными - с различными конечными значениями рабочей шкалы. Входная емкость зависит от исполнения.

Условия эксплуатации

• работа в закрытых помещениях
• температура окружающего воздуха - от -15 °С до +35 °С
• относительная влажность - 80%
• прибор чувствителен к толчкам и сотрясениям - требуется аккуратная транспортировка и установка
• при измерениях до 450 В на переменном токе 220 В при частоте до 300 кГц рекомендуется включать измеряемое напряжение через защитный резистор

Эксплуатационные преимущества

• электростатический принцип - небольшое потребление энергии
• экранирование - устойчивость к внешним электрическим влияниям
• широкий частотный диапазон - до 2 МГц
• линейка исполнений до 3000 В - удобный выбор по требуемому пределу
