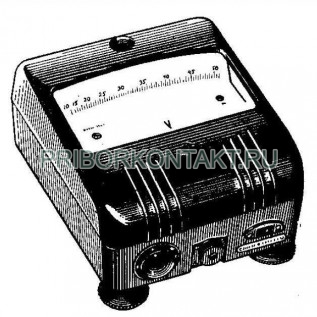

Фото Вольтметр лабораторный Д121/1
Артикул: Д121/1

Описание товара:


Модель: d121_1
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Артикул
Д121/1
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

Д121/1

Вольтметр Д121/1
Также этот прибор может называться: Д-121/1, Д 121/1, Д121-1, Д-121-1, Д 121-1, d121/1, d-121/1, d 121/1.

Вольтметр Д121/1 – переносной прибор предназначен для контрольных измерений напряжения в сетях трехфазного тока частотой 400-500Гц.
Тип индикации измерительной информации вольтметров - стрелочная с непосредственным отсчетом, шкалы приборов отградуированы в значениях напряжения - вольтах.
Тип измерительного механизма Д121/1 - ферродинамический с сердечником и ярмом, набранным из пластин электротехнической стали. Катушка возбуждения надевается на ярмо и создает магнитный поток при протекании по ней тока. В воздушном зазоре между сердечником и ярмом перемещается подвижная катушка (рамка).
В результате взаимодействия между током, который протекает по рамке, и магнитным потоком в воздушном зазоре, образуемым катушкой возбуждения возникает вращающий момент, поворачивающий рамку с укрепленной на ней стрелкой. Противодействующий момент создается спиральными пружинами, которые одновременно служат токоподводом к рамке.
Технические характеристики вольтметра Д121/1
Габариты 215x286x132 мм.
Длина шкалы 125 мм.
Угол шкалы приборов 90°.
Класс точности Д121/1 0,5.
Номинальная частота: 400-500Гц.
Диапазон измерений: 150В-250В.
Потребляемая мощность:
для диапазона 0-150В - 5,8В·А,
для диапазона 0-250В - 8,3В·А.
Способ включения в электрическую цепь - непосредственный.
Масса приборов 4,5 кг.
Отклонения показаний вольтметров Д121/1 могут быть вызваны:
- изменением температуры окружающего воздуха от +20±5°С до любой температуры в пределах рабочих температур. Отклонения показаний не превышают 1% от верхнего предела измерений на каждые 10°С изменения температуры.
- влиянием внешних магнитных полей напряженностью 400А/м, образованных током того же рода, что и ток, проходящий через испытуемый прибор, при самых неблагоприятных фазе и направлении поля. Отклонения показаний приборов не превышают ±1% от верхнего предела измерений.
- наклоном прибора на 45° от вертикального положения в любом направлении. Отклонения показаний приборов не превышают ±1% от длины шкалы.
- установкой приборов Д121/1 на стальном щите толщиной до 3 мм. Отклонения показаний приборов не превышают ±0,5% от верхнего предела измерения.
- отклонением частоты на ±10% от номинальной величины. Отклонения показаний приборов не превышают ±2,5% от конечного значения шкалы.
- отклонением формы кривой напряжения от практически синусоидальной под влиянием 2, 3 или 5-й гармонической составляющей равной 10% действующего значения измеряемого тока или напряжения, от изменения показаний приборов не превышают допускаемой основной погрешности соответствующей классу прибора.
Для расширения пределов измерения приборов вольтметры Д121/1 их следует включать через измерительные трансформаторы напряжения. При работе с трансформаторами напряжения необходимо тщательно заземлять вторичные обмотки трансформаторов.
Успокоение подвижной части производится с помощью легкого алюминиевого сектора, скрепленного с осью подвижной части и перемещающегося в воздушном зазоре постоянного магнита.
