Вольтметр лабораторный Д5082

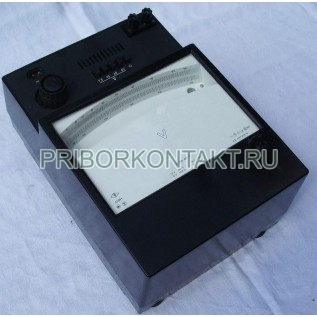

Вольтметр Д5082

Вольтметр Д5082 (Д 5082, Д-5082) - показывающий электроизмерительный прибор класса 0,2 для измерения напряжения в цепях постоянного и переменного тока. Применяется как рабочий высокоточный вольтметр и как средство поверки менее точных приборов в лабораторной и цеховой практике.

Назначение и области применения

Вольтметр Д5082 предназначен для контроля напряжения в цепях DC и AC, а также для поверочных работ. Типичные задачи:

• измерение напряжения в цепях питания, стабилизации и распределения;
• наладка и испытания радиоэлектронной аппаратуры и электроустановок;
• контроль параметров стендового и лабораторного оборудования;
• поверка и сравнение показаний приборов более низких классов точности.

Особенности

• класс точности 0,2 по ГОСТ 8711-78;
• нормируемая дополнительная погрешность от частоты - не более ±0,2% от конечного значения диапазона измерений при выходе частоты за верхнюю границу нормальной области в рабочую область;
• нормируемая температурная дополнительная погрешность - ±0,2% от конечного значения диапазона измерений на каждые 10 °C изменения температуры в пределах рабочих температур;
• устойчивость к влиянию внешнего магнитного поля: изменение показаний ±0,2% от конечного значения диапазона при индукции поля до 0,2 мТл (до 1 kHz) и 0,13 мТл (при 1,5 kHz);
• время установления показаний - не более 3 с;
• цепь освещения шкалы с питанием через понижающий трансформатор или от источника 4±0,4 В.

Технические характеристики

Диапазоны измерения и номинальное активное сопротивление

Условия эксплуатации

• умеренный климат, закрытые сухие отапливаемые помещения;
• температура окружающего воздуха 10-35 °C;
• относительная влажность до 80% при 25 °C;
• исполнение Д5082-04.1 (тропическое) - 1-45 °C при влажности до 80% при 25 °C.

Конструкция и эксплуатационные рекомендации

Д5082 выполнен в настольном корпусе с подсветкой шкалы. Для получения паспортной точности рекомендуется выдерживать прибор в нормальных условиях (20±2 °C) и исключать воздействие сильных магнитных полей выше нормируемых значений. Перед высокоточными измерениями учитывайте время установления показаний - не более 3 с, а для подсветки используйте комплектный трансформатор или внешний источник 4±0,4 В.

Преимущества

• высокая точность класса 0,2 для измерений и поверки;
• широкий набор диапазонов до 600 В;
• нормируемая стабильность при изменениях частоты и температуры;
• короткое время установления показаний - до 3 с;
• удобное лабораторное исполнение с подсветкой шкалы.
