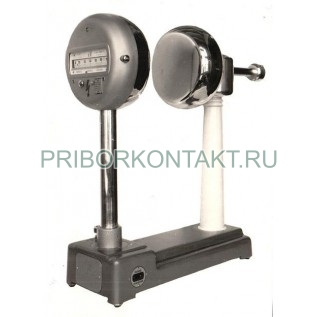

Вольтметр лабораторный С100

Киловольтметр С100 трехпредельный электростатический(С 100, С-100, c100, c 100, c-100)
Служит для измерения напряжения постоянного тока и переменного тока частотой от 45 Гц до 0,5 МГц, в цепях с одним заземленным полюсом.

Трехпредельные электростатические киловольтметры С100 служат для измерения напряжения постоянного тока и переменного тока 0кВ–25кВ; 0кВ–50кВ и 0кВ–75кВ частотой от 45 Гц до 0,5 МГц, в цепях с одним заземленным полюсом. При этом электрод с отсчетным устройством и основание прибора должны быть заземлены.

Трехпредельный электростатический киловольтметр С100 предназначен для работы при температуре окружающего воздуха от минус 20 до плюс 35°С и относительной влажности до 80% (при 30°С).

Диапазон показаний прибора киловольтметр С100 - 0кВ–25кВ; 0кВ–50кВ и 0кВ–75кВ;
Соответствующие диапазоны измерений находятся в пределах от 15 до 100% наибольшего конечного значения шкалы каждого диапазона.

Предел допускаемой основной погрешности С100 на всех отметках шкалы диапазона измерения для постоянного тока и переменного тока частотой от 45 Гц до 0,5 МГц не превышает ±1,5%.

Изменение показаний, вызванное:

изменением температуры окружающего воздуха от 20±5°С до любой температуры в пределах от минус 20 до плюс 35° С, не превышает ±1,0% на каждые 10°С; наклоном прибора на 5° от вертикального положения в любом направлении, не превышает ±1,5%.
Примечание. Основная и дополнительные погрешности выражаются в процентах от конечного значения шкалы.

Входная емкость в любом диапазоне показания не более 18 пФ. Собственная резонансная частота не менее 150 МГц. Время успокоения не более 6 с. Испытательное напряжение изоляции:

между электрической цепью и заземленным основанием прибора киловольтметр С100, соединенным с цепью питания осветителя, – 39 кВ в диапазоне 0–25кВ; 75кВ – в диапазоне 0–50кВ и 113кВ – в диапазоне 0–75кВ; между цепью освещения и основанием прибора –2кВ.

Сопротивление изоляции электрической цепи прибора С100 относительно основания при температуре окружающего воздуха 20±5° С и относительной влажности до 80% - не менее 10¹⁰ Ом.

Ток утечки при измерении напряжения 75 кВ постоянного тока не более 8 мкА. Питание цепи освещения производится от сети переменного тока напряжением 127 или 220 В 50 Гц или от постоянного или переменного тока напряжением 6 В. Длина шкалы диапазона измерений не менее 110мм. Габаритные размеры (номинальные), мм 230X762X600. Масса, кг, не более: прибора киловольтметр С100 –30; прибора в ящике –50. Прибор С100 изготовляется в соответствии с требованиями ГОСТ 8711—60.
