Ваттметр Д5061

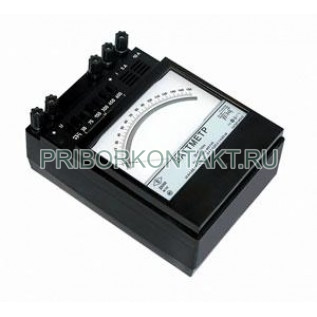

Переносной ваттметр активной мощности Д5061

Д5061 - переносной ваттметр ферродинамической системы с подвижной частью на растяжках, предназначенный для измерения активной мощности в однофазных электрических цепях постоянного и переменного тока. Прибор рассчитан на измерения при малых токах (миллиамперный диапазон), поэтому удобен при наладке и контроле режимов маломощных нагрузок, а также в лабораторных измерениях, где важны стабильность показаний и нормированная точность.

Также встречаются обозначения: Д-5061, Д5061.

Назначение и области применения

Ваттметры Д5061 применяют для контроля активной мощности в однофазных цепях переменного и постоянного тока. Прибор используют в измерительных и ремонтных лабораториях, на стендах проверки электроаппаратуры, при испытаниях блоков питания, преобразователей и других устройств, где требуется измерение мощности при фиксированных номинальных напряжениях.

Условия эксплуатации

• исполнение для умеренного климата - закрытые сухие отапливаемые помещения, температура 5…40°С, относительная влажность до 90% при 25°С;
• исполнение Д5061-04.1 (тропическое) - закрытые помещения с кондиционированным или частично кондиционированным воздухом, температура 1…45°С, относительная влажность до 80% при 25°С.

Функции и особенности

• измерение активной мощности в однофазных цепях постоянного и переменного тока;
• ферродинамическая система, подвижная часть на растяжках;
• класс точности 0,5 по ГОСТ 8476-78;
• номинальный коэффициент мощности 1;
• ток параллельной цепи (3±0,06) мА;
• нормальная область частот 45-65 Гц, рабочая область частот свыше 65 до 500 Гц;
• время установления показаний при (20±2)°С - не более 4 с.

Технические характеристики

Диапазоны измерений мощности по номинальным напряжениям

Конструкция и эксплуатационные особенности

Переносное исполнение и ферродинамическая система делают Д5061 удобным для измерений в стендовых условиях и при выездной диагностике. Нормальная область частот 45-65 Гц соответствует типовым сетевым измерениям, при этом рабочая область расширена до 500 Гц. При изменении внешних условий (напряжение, частота, температура) следует учитывать нормированные дополнительные погрешности, указанные для прибора.

Преимущества применения

• измерение активной мощности в цепях переменного и постоянного тока при малых токах 10-20 мА;
• класс точности 0,5 - практичный баланс точности и надежности;
• набор номинальных напряжений 30-600 В для типовых измерительных задач;
• нормированные дополнительные погрешности по напряжению, частоте и температуре;
• компактные габариты и масса не более 1,5 кг для переносной эксплуатации.
