Описание товара

Д5070

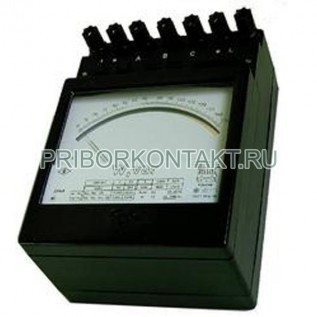

Ваттварметр Д5070 (Д 5070, Д-5070)
Ваттварметр Д5070 предназначен для измерения активной мощности в трехфазных трехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз, а также для измерения реактивной мощности в трехфазных трехпроводных цепях при симметричном напряжении и нагрузке фаз с неравномерностью не более 5 %.
Класс точности ваттварметров Д5070:

0,5 - в режимах измерений активной и реактивной мощности в диапазоне частот 45 - 65 Гц;
1 - в режиме измерений активной мощности в диапазоне частот свыше 65 до 1100 Гц.

Номинальный ток: 5А. Номинальное напряжение: 100В; 250В.
Ваттварметры Д5070 предназначены для измерения активной мощности в трехфазных трехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз, а также для измерения реактивной мощности в трехфазных трехпроводных цепях при симметричном напряжении и нагрузке фаз с неравномерностью не более 5 %.
Ваттварметр Д5070 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 5 до 40 °С и относительной влажности до 90 % при темпе-туре 25 °С;
Ваттварметр Д5070-04.1 предназначены для эксплуатации в условиях сухого, так и влажного тропического климата в закрытых помещенияхс кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 80 % при температуре 25 °С.
Технические данные
Класс точности ваттварметров Д5070 - по ГОСТ 8476-78:
0,5 - в режимах измерений активной и реактивной мощности в диапазоне частот 45 - 65 Гц;
1 - в режиме измерений активной мощности в диапазоне частот свыше 65 до 1100 Гц.
Основные параметры ваттварметров Д5070 указаны в табл. 1. Номинальный коэффициент активной и реактивной мощности 1. Ток параллельной цепи ваттварметров (7,5±0,15)мА. Нормальная область частот ваттварметров от 45 до 65 Гц, рабочая - свыше 65 до 1100 Гц.
Предел допускаемой основной погрешности ваттварметров Д5070 в режиме измерений активной и реактивной мощности в нормальной области частот от 45 до 65 Гц равен ±0,5 % от конечного значения диапазона измерений.
Предел допускаемой основной погрешности ваттварметров Д5070 в режиме измерений активной мощности в нормальной области частот свыше 65 до 1100 Гц равен ±1,0 % от конечного значения диапазона измерений.
Предел допускаемой дополнительной погрешности ваттварметров Д5070 вызванной отклонением напряжения на ±20 % от номинального значения при неизменном значении измеряемой мощности, равен ±0,5 % от конечного значения диапазона измерений.
Предел допускаемой дополнительной погрешности ваттварметров Д5070, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона, равен ±0,5% от конечного значения диапазона измерений на каждые 10 °С изменения температуры. Нормальная температура- 20 °С, если на лицевой части ваттварметра не оговорено иное значение (допускаемое отклонение ±2°С).
Мощность, потребляемая в каждой последовательной цепи ваттварметров Д5070, соответствует значениям, приведенным ниже:
в нормальной области частот от 45 до 65 Гц - 0,05 В·А при номинальном токе 1А и 0,12 В·А - при номинальном токе 5А;
в нормальной области частот свыше 65 до 1100 Гц - 0,6 В·А при номинальном токе 1А и 0,7 В·А - при номинальном токе 5А. Время установления показаний ваттварметров Д5070 не превышает 4с. Габаритные размеры (140±1,25)х(195±1,45)х(92±2,7)мм. Масса не превышает 2,0 кг.
Таблица 1.

Условное обозначение
Обозначение
Номи-
нальный ток

Номи-
нальное напряже-
ние

Конечное значение диапазона измерений, Вт или вар

Число делений шкалы
Д5070
3.395.443-02
3.395.443-02.10
 5А 100В
250В
800
2000
100
Д5070-04.1
3.395.443-02.20
