Ваттметр Д5089

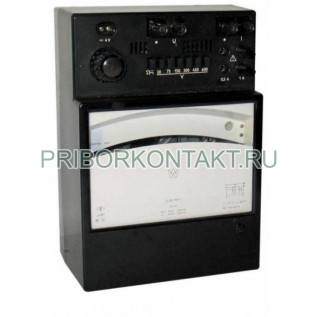

Ваттметр Д5089 для измерения мощности в однофазных цепях

Д5089 - ваттметр для измерения мощности в однофазных цепях переменного и постоянного тока. Прибор также используют как образцовое средство при поверке менее точных ваттметров и других измерителей мощности. Конструкция рассчитана на стационарную работу в лабораторных и производственных условиях, с удобным визуальным отсчетом и питанием подсветки от сети через понижающий трансформатор или от источника низкого напряжения.

Также встречаются обозначения: Д 5089, Д-5089.

Назначение и области применения

Ваттметр Д5089 применяют при контроле активной мощности в однофазных электрических цепях, при проверке режимов нагрузки, настройке и испытаниях электроустановок, а также в метрологических работах - для поверки и сравнения измерительных приборов более низких классов точности.

Условия эксплуатации

• исполнение для умеренного климата - закрытые сухие отапливаемые помещения, температура 10…35°С, относительная влажность до 80% при 25°С;
• исполнение Д5089-04.1 (тропическое) - закрытые помещения с кондиционированным или частично кондиционированным воздухом, температура 1…45°С, относительная влажность до 80% при 25°С (по ГОСТ 15150-69).

Функции и особенности

• измерение мощности в цепях переменного и постоянного тока;
• применение для поверки менее точных приборов;
• класс точности 0,2 по ГОСТ 8476-78;
• номинальный коэффициент мощности 1,0;
• номинальный ток параллельной цепи (5±0,1) мА;
• нормальная область частот 45-500 Гц, рабочая область 500-1000 Гц;
• время установления показаний не более 3 с;
• питание цепи освещения: (220±22) В, 50-60 Гц через понижающий трансформатор (в комплекте) или от источника (4±0,4) В переменного/постоянного тока.

Технические характеристики

Диапазоны измерений мощности по номинальным напряжениям

Параметры последовательных цепей

Конструкция и эксплуатационные особенности

Д5089 рассчитан на измерения в нормальной области частот 45-500 Гц с возможностью работы до 1000 Гц. Дополнительные погрешности нормированы при отклонении напряжения на ±20%, при изменении частоты в пределах рабочей области и при изменении температуры относительно нормальной 20±2°С. Для обеспечения стабильного отсчета предусмотрено питание подсветки шкалы через комплектный понижающий трансформатор от сети 220 В, 50-60 Гц, либо напрямую от источника 4±0,4 В переменного или постоянного тока.

Преимущества применения

• класс точности 0,2 - подходит для поверочных и сравнительных измерений;
• измерение мощности в однофазных цепях переменного и постоянного тока;
• нормированная работа по частоте до 1000 Гц;
• регламентированные дополнительные погрешности по напряжению, частоте, температуре и внешнему магнитному полю;
• удобное питание подсветки от сети через трансформатор или от низковольтного источника.
