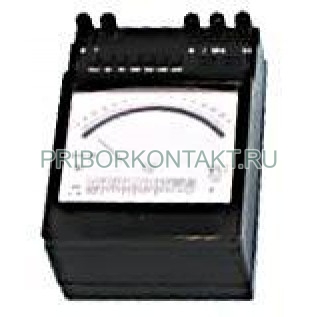

Ваттметр Д50201

Ваттметр Д50201 малокосинусный (Д 50201, Д-50201)

Ваттметр Д50201 малокосинусный предназначен для измерения мощности однофазных электрических цепей переменного тока при большом фазовом сдвиге, а также цепей постоянного тока.

Технические характеристики приборов ваттметры Д50201 малокосинусные:

Температура окружающего воздуха - от +10?С до +35?С;

Относительная влажность - до 80%;

Класс точности прибора ваттметр малокосинусный Д50201 - 0,5;

Номинальный ток - 5А, 10А;

Конечное значение диапазона измерений для номинального напряжения:

- 30В - 15Вт, 30Вт;

- 75В - 37,5Вт, 75,0Вт;

- 150В - 75Вт, 150Вт;

- 300В - 150Вт, 300Вт;

- 450В - 225Вт, 450Вт;

- 600В - 300Вт, 600Вт;

Номинальное активное сопротивление прибора ваттметр малокосинусный Д50201 - 0,016 Ом, 0,005 Ом;

Номинальная индуктивность - 5,5?10^-3мГн, 1,7?10^-3мГн;

Номинальный коэффициент мощности cos?=0,1;

Нормальная область частот прибора ваттметр Д50201 - от 45Гц до 65Гц;

Рабочая область частот - от 150Гц до 500Гц;

Номинальный ток параллельной цепи - 5мА;

Мощность, потребляемая последовательной цепью прибора ваттметр Д50201малокосинусный в нормальной области частот - 0,8В?А;

Время установления показаний - не более 4с;

Габариты - 205x290x135мм;

Масса прибора ваттметр Д50201 - 4,5кг;

Размер трансформатора - 60х85х46мм;

Масса трансформатора - 0,6кг;

Прибор ваттметр малокосинусный Д50201 относится к приборам электродинамической системы с креплением подвижной части на растяжках;

Отсчетное устройство - световой указатель;

Длина шкалы - 150мм;

Питание цепи освещения прибора ваттметр Д50201 производится от сети переменного тока напряжением 220В, частоты 50Гц через понижающий трансформатор, комплектуемый вместе с ваттметром, либо непосредственно от источника переменного или постоянного тока напряжением 4В;

Изготовитель гарантирует соответствие качества прибора ваттметр малокосинусный Д50201 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
