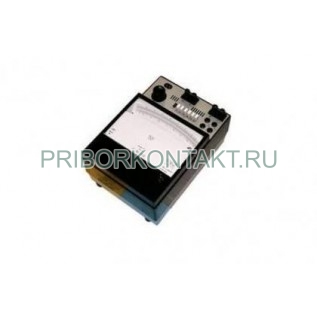

Ваттметр Д5016/5

Д5016/5

Ваттметр Д5016/5 (Д 5016/5, Д-5016/5)
Предназначен для измерения мощности постоянного и переменного тока.
Габариты не более 205х290х135мм.
Класс точности 0,2.

Ваттметры Д5016/5 предназначены для измерения мощности постоянного и переменного тока. Ваттметры Д5016/5 предназначены для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях, при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % (при 25 °С ).

Ваттметры Д5016/5Т4.1 (тропическое исполнение) предназначены для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 40 °C и относительной влажности до 80 % при температуре 25 °С (по ГОСТ 15150-69).

Технические данные

Ваттметр Д5016/5 соответствует классу точности 0,2 по ГОСТ 8476-78.
Номинальный коэффициент мощности прибора Ваттметр Д5016/5 - 1,0. Номинальный ток параллельной цепи прибора Ваттметр Д5016/5 – 5 mА. Нормальная область частот прибора Ваттметр Д5016/5 от 45 до 500 Гц, рабочая область частот – свыше 500 до 1000 Гц.

Изменение показаний прибора Ваттметр Д5016/5, вызванное отклонением напряжения на ± 20 % от номинального при неизменном значении измеряемой мощности и при нормальном коэффициенте мощности не превышает ± 0,2 % от конечного значения диапазона измерений. Изменение показаний прибора Ваттметр Д5016/5, вызванное изменением частоты от верхней границы нормальной области до любого значения в рабочей области частот, не превышает ± 0,2 % от конечного значения диапазона измерений.

Изменение показаний прибора Ваттметр Д5016/5, вызванное влиянием внешнего однородного постоянного либо переменного (частоты в пределах нормальной области частот, но не более 1 кГц) магнитного поля с магнитной индукцией 0,2 мТл, не превышает ± 0,2% от конечного значения диапазона измерений.
Время установления показаний не более 4с. Питание цепи освещения прибора Ваттметр Д5016/5 производится от сети переменного тока напряжением (220 ± 22) В частотой 50 – 60 Гц через понижающий трансформатор (поставляется в комплекте), либо непосредственно от источника переменного или постоянного тока напряжением 4 В.

Габаритные размеры прибора Ваттметр Д5016/5 не более 205х290х135 мм, масса - не более 4,5 кг. Габаритные размеры корпуса трансформатора не более 65х85х45 мм, масса трансформатора не более 0,5 кг.
