Ваттметр Д5094

Ваттметр Д5094

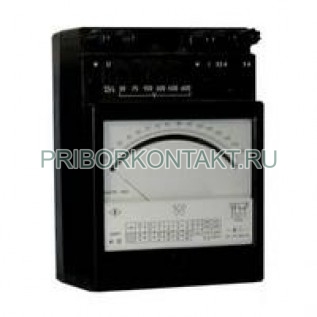

Д5094 - однофазный переносной малокосинусный ваттметр электродинамической системы с подвижной частью на растяжках. Прибор рассчитан на измерение мощности в цепях переменного тока при низких значениях коэффициента мощности, а также в цепях постоянного тока. По точности и стабильности Д5094 может применяться как образцовое средство при поверке менее точных ваттметров.

В документации и на складе встречаются обозначения: Д 5094, Д-5094. Для эксплуатации в расширенных климатических условиях выпускается исполнение Д5094-04.1.

Назначение и области применения

Ваттметр Д5094 предназначен для измерения мощности:

• в однофазных цепях переменного тока при коэффициенте мощности от 0,1 до 1;
• в цепях постоянного тока при испытаниях и наладке.

Прибор применяют при магнитных измерениях, определении потерь в ферромагнитных материалах, испытаниях машин и аппаратов в режимах холостого хода и других работах, где важно корректно измерять мощность при малых значениях cos φ.

Особенности и функции

• малокосинусное исполнение для измерений при cos φ от 0,1;
• электродинамическая измерительная система с растяжками - стабильность показаний и хорошая повторяемость;
• возможность использования в качестве образцового прибора при поверке.

Условия эксплуатации

• Д5094 (умеренный климат) - закрытые сухие отапливаемые помещения, температура 10-35 °С, относительная влажность до 60% при 25 °С.
• Д5094-04.1 - закрытые помещения с кондиционированным или частично кондиционированным воздухом, температура 1-45 °С, относительная влажность до 50% при 25 °С.

Метрологические характеристики

Класс точности - 0,5 по ГОСТ 8475-78. Номинальный коэффициент мощности - 0,1. Ток параллельной цепи - (5±0,1) мА.

• Нормальная область частот - 45-65 Гц.
• Рабочая область частот - 150-500 Гц.
• Время установления показаний - не более 3 с.

Погрешности

• Основная погрешность в нормальной области частот при cos φ от 0,1 до 1,0 и на постоянном токе - ±0,5% от конечного значения диапазона измерений.
• Дополнительная погрешность при отклонении частоты от верхней границы нормальной области до любого значения в рабочей области - ±0,5% от конечного значения диапазона измерений.
• Дополнительная погрешность от температуры: при изменении от нормальной до любой температуры в пределах рабочих условий - ±0,5% от конечного значения диапазона измерений на каждые 10 °С. Нормальная температура 20 °С (если не указано иное), допускаемое отклонение ±2 °С.

Питание цепи освещения

Освещение светового указателя питается от сети переменного тока (220±22) В, 50-60 Гц через понижающий трансформатор (как правило, поставляется комплектно), либо от источника переменного/постоянного тока напряжением (4±0,4) В. В исполнениях под конкретный заказ параметры питания цепи освещения могут соответствовать указанным в заказе значениям.

Технические характеристики

Номинальный ток - 2,5 А или 5 А. Номинальные напряжения - 30 В, 75 В, 150 В, 300 В, 450 В, 600 В. Класс точности - 0,5.

Параметры последовательной цепи

Габариты и масса

• Габаритные размеры ваттметра - (205±1,45) x (290±1,6) x (135±2,0) мм.
• Габариты понижающего трансформатора - не более 65 x 85 x 45 мм.
• Масса ваттметра - не более 4,3 кг.
• Масса трансформатора - 0,5 кг.

Преимущества применения

• Корректные измерения мощности при малом коэффициенте мощности - актуально для магнитных измерений и испытаний индуктивных нагрузок.
• Класс точности 0,5 - подходит для контрольных и поверочных операций.
• Переносное исполнение и механическая устойчивость измерительной системы упрощают работу на стендах и в лаборатории.
• Широкий выбор сочетаний токов и напряжений позволяет подбирать диапазон измерений под конкретную задачу.
