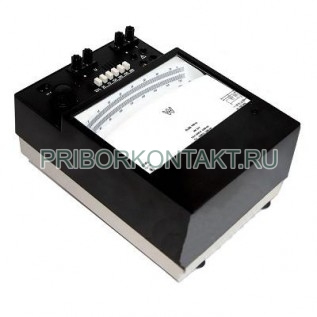

Ваттметр Д5095

Ваттметр Д5095 малокосинусный

Д5095 - однофазный переносной ваттметр электродинамической системы с подвижной частью на растяжках. Прибор рассчитан на измерение активной мощности в цепях переменного тока при малых значениях коэффициента мощности, а также на работу в цепях постоянного тока. Благодаря классу точности 0,5 ваттметр применяют и как образцовое средство при поверке менее точных приборов.

Также встречаются обозначения: Д 5095, Д-5095. Исполнения по условиям эксплуатации могут включать вариант Д5095-04.1 для тропического климата.

Назначение и области применения

Ваттметр Д5095 предназначен для измерения мощности:

• в цепях переменного тока при коэффициенте мощности от 0,1 до 1,0;
• в цепях постоянного тока.

Типовые задачи - магнитные измерения, определение потерь в ферромагнитных материалах, испытания электрических машин и аппаратов в режимах холостого хода и близких режимах, а также метрологические работы при поверке и сравнительных измерениях.

Конструктивные особенности

Прибор выполнен в переносном исполнении. Электродинамическая измерительная система с подвижной частью на растяжках обеспечивает стабильность показаний и возможность работы при малых cos φ. Для подсветки светового указателя предусмотрено питание от сети через понижающий трансформатор либо от внешнего источника низкого напряжения.

Условия эксплуатации

• Для исполнения Д5095 (умеренный климат) - закрытые сухие отапливаемые помещения, температура воздуха от 10 до 35 °С, относительная влажность до 60% при 25 °С.
• Для исполнения Д5095-04.1 - закрытые помещения с кондиционированным или частично кондиционированным воздухом, температура от 1 до 45 °С, относительная влажность до 50% при 25 °С.

Технические характеристики

Ваттметр соответствует классу точности 0,5 по ГОСТ 8475-78. Номинальный коэффициент мощности - 0,1. Ток параллельной цепи - (5±0,1) мА.

• Номинальный ток - 5 А или 10 А.
• Номинальное напряжение - 30 В, 75 В, 150 В, 300 В, 450 В, 600 В.
• Нормальная область частот - 45-65 Гц.
• Рабочая область частот - 150-500 Гц.
• Время установления показаний - не более 3 с.

Погрешности

• Предел допускаемой основной погрешности в нормальной области частот (cos φ 0,1-1,0) и на постоянном токе - ±0,5% от конечного значения диапазона измерений.
• Предел допускаемой дополнительной погрешности при отклонении частоты от верхней границы нормальной области до любого значения в рабочей области - ±0,5% от конечного значения диапазона измерений.
• Предел допускаемой дополнительной погрешности при изменении температуры от нормальной до любой в пределах рабочих условий - ±0,5% от конечного значения диапазона измерений на каждые 10 °С (нормальная температура 20 °С, если не указано иное; допускаемое отклонение ±2 °С).

Питание подсветки

• От сети переменного тока (220±22) В, 50-60 Гц через понижающий трансформатор (как правило, комплектуется с ваттметром).
• Либо от источника переменного или постоянного тока (4±0,4) В.

В поставках под конкретный заказ параметры питания цепи освещения могут задаваться отдельными требованиями.

Диапазоны измерений (конечные значения) для номинальных напряжений

Обозначения исполнения: 3.395.445-03 (для 5 А) и 3.395.445-03.10 (для 10 А). Для варианта Д5095-04.1 используется обозначение 3.395.445-03.20.

Параметры последовательной цепи

Габариты и масса

• Габаритные размеры ваттметра - (205±1,45) x (290±1,6) x (135±2,0) мм.
• Габаритные размеры трансформатора - не более 65 x 85 x 45 мм.
• Масса ваттметра - не более 4,3 кг.
• Масса трансформатора - не более 0,5 кг.

Преимущества применения

• Корректная работа при малых значениях cos φ - от 0,1, что важно для магнитных испытаний и задач с выраженной реактивной составляющей.
• Класс точности 0,5 позволяет использовать прибор в метрологических работах и при поверке менее точных ваттметров.
• Переносное исполнение удобно для лабораторий, наладочных участков и испытательных стендов.
• Предусмотрены варианты питания подсветки указателя от сети или низковольтного источника.
