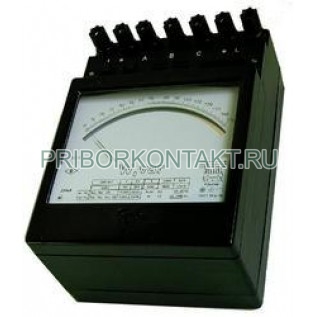

Ваттметр Д5031

Ваттварметр Д5031 (Д 5031, Д-5031) Класс точности ваттварметров Д5031: Ваттварметры Д5031 предназначены для измерения активной мощности в трехфазных трехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз, а также для измерения реактивной мощности в трехфазных трехпроводных цепях переменного тока при симметричном напряжении и нагрузке фаз с неравномерностью не более 5%.

Ваттварметр Д5031 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35°С и относительной влажности до 80% ( при 25°С );

Ваттварметр Д5031Т4.1 - тропическое исполнение, предназначен для эксплуатации в условиях сухого и влажного тропического климата при температуре окружающего воздуха от 1 до 45°С и относительной влажности до 80% (при 25°С). Допускается эксплуатация приборов в условиях сухого тропического климата (исполнение ТС, категория 4.2 по ГОСТ 15150-69).

Технические данные

Класс точности ваттварметра Д5031:

0,5 - в режимах измерений активной и реактивной мощностей в диапазоне частот 45-65 Гц;

1,0 - в режиме измерения активной мощности в диапазоне частот, 65-1100 Гц.

Модификации ваттварметров указаны в табл.1. Номинальный коэффициент активной и реактивной мощностей - 1. Номинальный ток параллельных цепей, номинальное активное сопротивление и номинальная индуктивность последовательных цепей, цена деления указаны на щитке каждого ваттварметра Д5031.

Время успокоения подвижной части ваттварметра Д5031 не более 4 с при температуре от 18 до 22°С. При изменении температуры в пределах рабочих от 1 до 45°С время успокоения может увеличиться до 16 с. Габаритные размеры 140 х 200 х 95 мм. Масса не более 2 кг.

Таблица 1.
