Ваттметр Д5067

Ваттметр Д5067 (Д-5067, Д 5067)

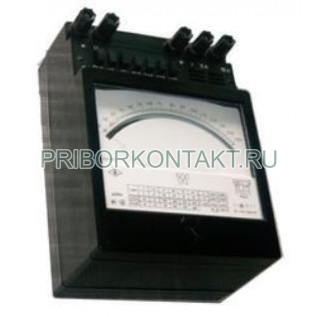

Ваттметры Д5067 переносные, ферродинамической системы, с подвижной частью на растяжках предназначены для измерения активной мощности в однофазных электрических цепях постоянного и переменного тока.

Ваттметр Д5067 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 5 до 40 °С и относительной влажности до 90 % при температуре 25 °С;

Ваттметры Д5067-04.1 предназначены для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 80 % при температуре 25 °С.

Технические данные

Класс точности ваттметров 0,5 по ГОСТ 8476-78. Основные параметры ваттметров Д5067 указаны в. табл.1. Номинальный коэффициент мощности ваттметров 1. Ток параллельной цепи ваттметров (3±0,06)мА. Нормальная область частот ваттметров от 45 до 65 Гц, рабочая область частот - свыше 65 до 500 Гц.

Предел допускаемой основной погрешности ваттметров Д5067 в нормальной области частот и на постоянном токе равен ±0,5 % от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности ваттметров Д5067, вызванной отклонением напряжения на ±20 % от номинального значения при неизменном значении измеряемой мощности, равен ±0,5 % от конечного значения диапазона измерений.

Предел допускаемой дополнительной погрешности ваттметров Д5067, вызванной отклонением частоты от верхнего предела нормальной области частот до любого значения частоты в рабочей области частот, равен ±0,5 % от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности ваттметров Д5067, вызванной изменением температуры окружающего воздуха от нормальной (20±2) °С до любой температуры в пределах рабочего диапазона, равен ±0,5 % от конечного значения диапазона измерений на каждые 10 °С изменения температуры.

Время установления показаний ваттметров не превышает 4 с. при температуре (20 ± 2) °С. Габаритные размеры ваттметров (140±1,25)х(195±1,45)х(92± 2,7)мм. Масса ваттметров не превышает 1,5 кг.

Таблица 1.
