Ваттметр Д5063

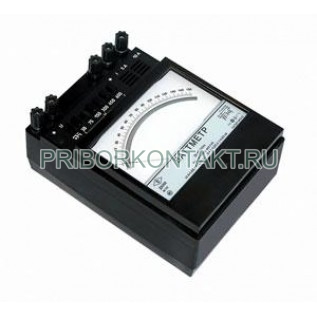

Переносной ваттметр активной мощности Д5063

Д5063 - переносной ваттметр ферродинамической системы с подвижной частью на растяжках, предназначенный для измерения активной мощности в однофазных электрических цепях постоянного и переменного тока. Прибор применяют как рабочее средство измерений при наладке, контроле и испытаниях электрооборудования, а также в лабораторной практике, где требуется надежное аналоговое измерение мощности при различных номинальных напряжениях.

Также встречаются обозначения: Д-5063, Д 5063.

Назначение и области применения

Ваттметр Д5063 используют для измерения активной мощности в однофазных цепях постоянного тока и переменного тока. Прибор подходит для эксплуатации в закрытых сухих отапливаемых помещениях и может применяться при проверке режимов нагрузки, оценке потерь и контроле параметров источников питания и потребителей.

Условия эксплуатации

• исполнение для умеренного климата - температура окружающего воздуха 5…40°С, относительная влажность до 90% при 25°С;
• исполнение Д5063-04.1 (тропическое) - температура 1…45°С, относительная влажность до 80% при 25°С, закрытые помещения с кондиционированным или частично кондиционированным воздухом.

Функции и особенности

• измерение активной мощности в цепях постоянного и переменного тока;
• ферродинамическая измерительная система, подвижная часть на растяжках;
• класс точности 0,5 по ГОСТ 8476-78;
• номинальный коэффициент мощности - 1;
• ток параллельной цепи - (3±0,06) мА;
• нормальная область частот 45-65 Гц, рабочая область частот свыше 65 до 500 Гц.

Технические характеристики

Диапазоны измерений мощности по номинальным напряжениям

Конструкция и эксплуатационные особенности

Ферродинамическая система с подвижной частью на растяжках обеспечивает устойчивую работу прибора в условиях переносной эксплуатации. При оценке результатов измерений следует учитывать нормальную область частот 45-65 Гц и расширенную рабочую область до 500 Гц, а также дополнительные погрешности при отклонении напряжения, частоты и температуры. Для получения стабильных показаний рекомендуется выдерживать время установления показаний до 4 с.

Преимущества применения

• универсальность по роду тока - измерение мощности в цепях постоянного и переменного тока;
• класс точности 0,5, пригодный для большинства производственных и лабораторных задач;
• широкий выбор номинальных напряжений 30-600 В и токов 0,1/0,2 А;
• нормированные дополнительные погрешности по напряжению, частоте и температуре;
• переносное исполнение при массе не более 1,5 кг.
