Описание товара

Щ302

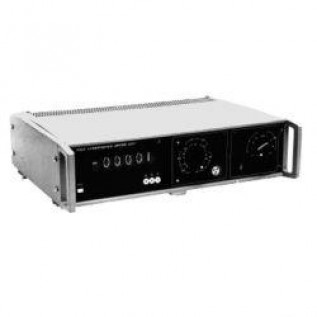

Щ302 прибор комбинированный

Также этот прибор может называться: Щ-302, Щ 302.

Щ302 прибор комбинированный предназначается для измерений постоянного тока, напряжения постоянного тока и сопротивления постоянному току.

Технические характеристики Щ302:

Диапазоны измерений:

- напряжения - от 0 до 1 кВ;

- тока - от 0 до 10 мА;

- сопротивления - от 0 до 100 МОм.

Диапазоны измерений и соответствующие пределы допускаемой основной погрешности представлены в таблице:

Измеряемый параметр Диапазон измерений Пределы допускаемой основной погрешности
Напряжение 1 мВ ±(0,2+0,2(Uk/U-1))
10 мВ ±(0,1+0,05(Uk/U-1))
100 мВ ±(0,05+0,02(Uk/U-1))
1 В
10 В ±(0,06+0,02(Uk/U-1))
100 В
1 кВ
Ток

1 мкА; 10 мкА; 100 мкА;

1 мА; 10 мА

 ±(0,1+0,04(Ik/I-1))
Сопротивление

100 Ом; 1 кОм; 10 кОм;

1 МОм; 10 МОм

 ±(0,1+0,04(Rk/R-1))
100 МОм ±(0,5+0,2(Rk/R-1))

Параметры входных характеристик приборов Щ302 представлены в таблице:

Диапазон измерений Входная характеристика Допускаемая перегрузка в течение 10 с Время измерения
1 мВ Входное сопротивление ≥ 1 МОм 10 мВ 5 с
10 мВ ≥ 10 МОм 100 мВ 0,6 с
100 мВ ≥ 100 МОм 1 В 0,04 с
1 В ≥ 1000 МОм 10 В; 100 В
10 В 10±0,1 МОм 200 В 0,08 с; 0,2 с
100 В

Падение напряжения на

входе

 ≤ 0,1 мВ 10 мкА; 100 мкА 0,128 с
1 кВ
1 мкА

10 мкА

 ≤ 1 мВ 1 мА 0,04 с
100 мкА

1 мА

10 мА

 ≤ 10 мВ 10 мА
100 Ом Максимальный ток через измеряемое сопротивление 10 мА 1 кОм 0,04 с
1 кОм 1 мА 10 кОм
10 кОм 100 мкА 100 кОм
1 МОм 10 мкА 1 МОм
10 МОм 1 мкА 10 МОм; 100 МОм 0,2 с; 1 с
100 МОм 100 нА 1000 МОм 8 с

Число знаков отсчета прибора Щ302 - 5.

Выбор полярности и поддиапазонов измерений - автоматический (кроме поддиапазона 1 кВ).

Выбор рода работы и поддиапазонов измерений - ручной и дистанционный.

Параметры выходного сигнала:

- логическая «1» - от 2,4 В до 5,25 В;

- логический «0» - от 0 до +0,4 В.

Параметры входного сигнала:

- логическая «1» - от 2,0 В до 5,25 В;

- логический «0» - от -0,4 В до +0,8 В.

Предел допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной до любой температуры в диапазоне от +10° С до +35° С равно значению допускаемой основной погрешности на каждые 10К отклонения температуры.

Время установления рабочего режима - не более 1 ч.

Время работы без калибровки и установки нуля:

- на поддиапазоне 1 мВ - не менее 1 ч;

- на остальных поддиапазонах - не менее 16 ч.

Приборы обеспечивают ослабление помех:

- последовательного вида напряжения частотой 50 Гц амплитудой не более Uk при U=0 и не более 0,2Uk при U=Uk не менее 60 дБ;

- параллельного вида напряжения частотой 50 Гц при несимметрии входа 1 кОм не менее 80 дБ;

- параллельного вида напряжения постоянного тока при несимметрии входа 1 кОм не менее 100 дБ.

Питание прибора Щ302:

- частота - (50±1) Гц;

- напряжение - 220 В.

Наработка на отказ - не менее 2500 ч.

Срок службы - не менее 6 лет.

Потребляемая мощность - 50 В·А.

Габаритные размеры - 488×130×380 мм.

Масса прибора Щ302 - не более 11 кг.

По устойчивости к механическим воздействиям и по защищенности от воздействия окружающей среды приборы Щ302 относятся к категории обыкновенных.
