Ваттметр щитовой Д325

Также этот прибор может называться: Д-325, Д 325.

Д325 ваттметр щитовой трехфазный предназначается для измерения потребляемой мощности в цепях переменного тока с несимметричной нагрузкой частотой 50 Гц.

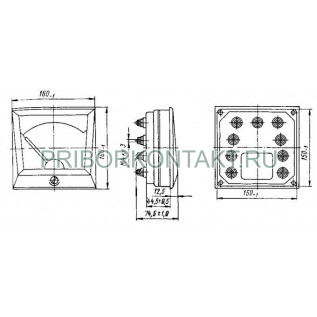

Габаритные размеры - 120×120×150 мм.

Класс точности - 1,5.

Ваттметры Д325 оснащены электродинамическим измерительным механизмом с замкнутым магнитопроводом. В щитовом ваттметре используется один или несколько экранированных измерительных механизмов.

Технические характеристики Д325:

Испытательное напряжение - 2 кВ.

Рабочее положение шкалы - вертикальное.

Тип индикации - стрелочная.

Включение амперметров - 100/5.

Напряжение сети питания - 380 В.

Масса Д325 - 1,4 кг.

Принцип работы Д325 основывается на взаимодействии неподвижной и подвижной рамок, по которым течет ток. Перемещение катушек относительно друг друга обусловливается тем, что проводники, по которым протекают токи одного направления, притягиваются, а с токами противоположных направлений - отталкиваются.

Электродинамический измерительный механизм ваттметра формирует показания как результат взаимодействия двух токов с учетом сдвига фаз между ними. Если через неподвижную рамку, выполненную из толстого провода, протекает ток нагрузки, а подвижная катушка так подключена к цепи напряжения, что протекающий ток пропорционален этому напряжению, то показание ваттметров Д325 пропорционально активной мощности.

Расширение диапазона по току обеспечивается при помощи переключения катушек в цепи тока путем подключения шунтирующих сопротивлений или трансформатора напряжения. Добавочные сопротивления и трансформатор в цепи напряжения обеспечивают расширение диапазона по напряжению.

Ваттметры Д325 сертифицированы и внесены в государственный реестр средств измерений. Приборы соответствуют требованиям действующих технических условий при соблюдении условий эксплуатации, транспортирования и хранения.
