Ваттметр, варметр Д304

Также этот прибор может называться: Д 304, Д-304, Дзоч, d304, d 304, d-304.

Д304 ваттметр, варметр с непосредственным отсчетом предназначен для измерения активной и реактивной мощности в трёхфазных трехпроводных цепях переменного тока частотой 50 Гц при равномерной и не равномерной нагрузке фаз.

Технические характеристики Д304:

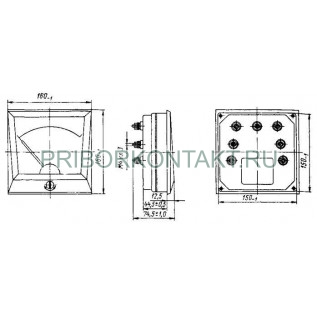

Габаритные размеры - 120×120×78 мм.

Класс точности - 1,5.

Номинальный ток - от 5 А до 15 кА.

Конечные значения шкал Д304:

- от 1 кВт до 800 кВт (от 1 квар до 800 квар);

- от 4 МВт до 800 МВт (от 1 Мвар до 800 Мвар);

- от 1,2 ГВт до 12 ГВт (от 1 Гвар до 800 Гвар).

Время успокоения подвижной части - не более 4 с.

Рабочее положение прибора варметр Д304 - вертикальное.

Характер шкалы - равномерный.

Изменение показаний приборов:

- при отклонении температуры окружающего воздуха от 20° С в пределах рабочих температур на каждые 10° С - не более ±0,8%;

- под влиянием внешних магнитных полей напряженностью 400 А/М - не более ±2,5%;

- при отклонении напряжения от номинального на ±20% - не более ±1,5%.

Влияние неравномерной нагрузки фаз изменяет показания приборов на ±1,5%.

Изменение показаний приборов при изменении порядка следования фаз по сравнению с обозначенными на приборе - не более ±1,5%.

Измеряемая величина - активная и реактивная мощность.

Ваттметры Д304 включаются непосредственно или через измерительные трансформаторы напряжения. При непосредственном включении напряжение - 127 В; 220 В; 380 В.

При включении через измерительные трансформаторы с вторичной обмоткой на 100 В и 127 В номинальное напряжение - не менее 380 В.

Масса Д304 - не более 1 кг.

Корпуса приборов пыле и брызгозащищенного исполнения.

Система приборов - ферродинамическая.

Приборы предназначены для утопленного монтажа.

Условия эксплуатации Д304:

Температура окружающего воздуха - от -50° С до +60° С.

Относительная влажность при +60° С - до 95%.

Устойчивость к механическим воздействиям - тряско и вибропрочный.

Предприятие-изготовитель предоставляет гарантию соответствия приборов ваттметры, варметры Д304 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
