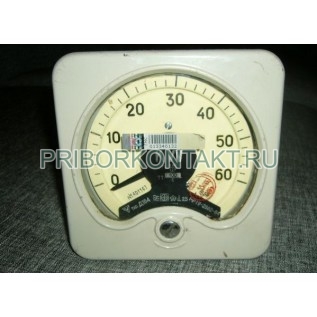

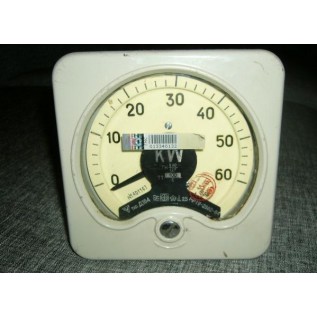

Д164 ваттметр трехфазный

Также этот прибор может называться: Д-164, Д 164.

Д164 ваттметр трехфазный ударопрочный представляет собой щитовой брызгозащищенный прибор ферродинамической системы с непосредственным отсчетом.

Ваттметры предназначаются для измерения активной мощности в трехфазных цепях переменного тока частотой 50 Гц.

Габаритные размеры - 160×160 мм.

Класс точности - 2,5.

Ударо-, вибро-, тряскопрочные.

Ваттметры Д164 отличаются повышенной механической прочностью и применяются для монтажа на кораблях и подвижных электроустановках.

Технические характеристики Д164:

Номинальный ток (включение через трансформатор тока с вторичным током 5 А) - от 5 А до 6 кА.

Измеряемая мощность (в зависимости от номинального напряжения):

- 127 В (включение непосредственное)- от 1 кВт до 1200 кВт;

- 220 В (включение непосредственное) - от 2 кВт до 2500 кВт;

- 380 В (включение через измерительный трансформатор напряжения 380/127 В) - от 3 кВт до 4000 кВт.

Пределы измерения ваттметров приведены в таблице:

Изменение показаний, вызванное изменением температуры окружающего воздуха от 20±5° С на каждые 10° С - не более ±1%.

Изменение показаний от влияния внешних магнитных полей - не более ±1% от верхнего предела измерения.

Длина шкалы - 190 мм.

Угол шкалы - 230°.

Рабочая часть шкалы - 100%.

Рабочее положение ватметра Д164 - вертикальное.

Материал корпуса - цоколь пластмассовый.

Материал кожуха - сталь.

Материал наличника - сплав АЛ2.

Время успокоения стрелки - не более 3 с.

Сопротивление изоляции:

- при температуре окружающего воздуха 20±5° С и относительной влажности до 80% - не менее 50 МОм;

- при температуре окружающего воздуха 20±5° С и относительной влажности 95±3% - не менее 2 МОм.

Масса ваттметра Д164 - 3,8 кг.

Условия эксплуатации Д164:

Температура окружающего воздуха - от -40° С до +60° С.

Относительная влажность воздуха - до 98%.

Климатическое исполнение - обычное и тропическое (Д164Т).

Выдерживает испытания в течение 2 часов:

- тряска - ускорением 70 м/с²; частотой ударов от 80 до 120 в минуту;

- вибрация - частотой 20 Гц; амплитудой размаха 1,4 мм.

Ваттметр Д164 выдерживает испытание на типовом копре шестью ударами максимальной интенсивности.
