Д350

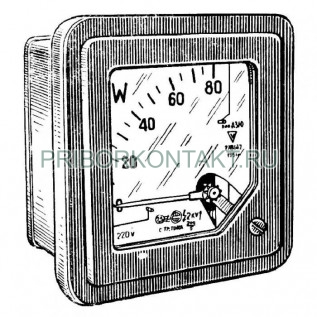

Ваттметр Д350, варметр Д350 (Д 350, Д-350)

Ваттметр Д350, варметр Д350 предназначен для измерения активной и реактивной мощности в трехфазных цепях переменного тока частотой 50Гц.

Класс точности - ±1,5.

Технические характеристики приборов ваттметры Д350, варметры Д350:

Допускаемая погрешность - ±1,5% диапазона измерений;

Вариация показаний - не более 1,5% диапазона измерений;

Невозвращение стрелки прибора ваттметр Д350, варметр Д350 к нулевой отметке - не более 1,3мм;

Приборы предназначены для включения в сеть как непосредственно с номинальным током и номинальным напряжением 127В, 220В и 380В, так и через трансформаторы тока с вторичной обмоткой на 5А или 1А и через трансформаторы напряжения с вторичной обмоткой на 100В;

Номинальная мощность (конечное значение диапазона измерений) прибора ваттметр Д350, варметр Д350 в ватах для ваттметров и в варах для варметров устанавливается как произведение номинального тока в амперах, номинального напряжения в вольтах, номинального коэффициента мощности и множителя с округлением полученного произведения до ближайшего числа Р соответствующего ряда:

Р=а·10^п,

где а - одно из чисел 1, 1,2, 1,5, 2, 2,5, 3, 4, 5, 6, 8; п - любое положительное число, но не ниже 2;

Номинальный коэффициент активной мощности cosφ=1 и реактивной мощности sinφ=1;

Рабочее положение прибора ваттметр Д350, варметр Д350 - вертикальное;

Время успокоения подвижной части - 4с;

Допускаемая дополнительная погрешность прибора ваттметр Д350, варметр Д350, вызванная влиянием магнитного поля частотой 50Гц напряженностью 400А/м - не более 2,5%;

Длина шкалы - 85мм;

Габаритные размеры прибора ваттметр Д350, варметр Д350 - 96х96х90,5мм;

Масса - 0,7кг;

Изготовитель гарантирует соответствие качества прибора ваттметр Д350, варметр Д350 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
