Ваттметр Ц1734

Ваттметр Ц1734 узкопрофильный (Ц 1734, Ц-1734)

Показывающий и сигнализирующий со светодиодным указателем

Предназначен для измерений активной мощности в 3-фазных сетях электрических установок частотой 50, 60 и 400 Гц, в том числе, и с неравномерной нагрузкой фаз , а также для сигнализации о выходе измеряемой величины из области заданных значений.
Номинальный ток: 5А, 10А, 20А, 30А, 50А, 75А, 100А, 150А, 200А, 300А, 400А, 600А, 750А, 800А, 1000А, 1500А, 2000А, 3000А, 4000А, 5000А, 6000А, 8000А, 10000А
Номинальное напряжение: 127В, 220В, 380В.

Ваттметры Ц1734 узкопрофильные, показывающие и сигнализирующие со светодиодным указателем, предназначены для измерений активной мощности в 3-фазных сетях электрических установок частотой 50, 60 и 400 Гц, в том числе, и с неравномерной нагрузкой фаз , а также для сигнализации о выходе измеряемой величины из области заданных значений.

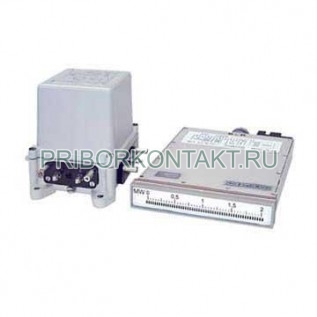

Ваттметр Ц1734 узкопрофильный состоит из показывающего прибора и добавочного устройства Р1818/2. Приборы являются программируемыми.

Ваттметры узкопрофильные Ц1734 предназначены для применения на щитах и в пультах систем автоматического управления техническими устройствами специальных объектов и рассчитаны на непрерывную круглосуточную работу.

Ваттметры узкопрофильные Ц1734 в горизонтальном или вертикальном исполнении, с горизонтальным или, соответственно, вертикальным расположением шкалы, и могут устанавливаться на щитах и пультах с любым углом наклона к горизонту.

Технические характеристики:

Дискретно-аналоговое отсчетное устройство; количество светодиодов – 52;

Вид указателя измеряемой величины – «зайчик» или «столбик» (выбирается потребителем при программировании прибора);

цвет указателя сигнализирующего прибора меняется в зависимости от положения относительно уставок (зелёный, жёлтый или красный); цвет указателя показывающего прибора: красный, желтый, зеленый (выбирается потребителем при программировании прибора).

2 уставки сигнализации о выходе измеряемой величины из заданных зон;

световая и электрическая сигнализация;

программирование параметров приборов осуществляется потребителем при помощи кнопок управления и 3-х разрядного цифрового индикатора, расположенных на верхней крышке прибора;.на цифровом индикаторе отображаются численные значения измеряемой величины и задаваемые параметры; при этом производится:

выбор типа уставок и их количества (от нуля до двух);

задание значений уставок с дискретностью, равной 1 делению шкалы;

задание гистерезиса срабатывания уставок;

вид указателя измеряемой величины.

Напряжение питания Ц1734:

- напряжение 6 В переменного тока частотой 50 или 400 Гц;

- напряжение 12 В постоянного или переменного тока частотой 50 или 400 Гц;

- напряжение 24 В постоянного или переменного тока частотой 50 или 400 Гц;

- напряжение 220 В переменного тока частотой 50 или 400 Гц.

Обозначения прибора Ц1734 и добавочных устройств:

Обозначения изделия	Особенности конструкции	Примечание
Ц1734А Ц1734АТ Ц1734АТ2	-	-
Ц1734С Ц1734СТ Ц1734СТ2	Прибор с сигнализирующими светофильтрами	-
Ц1734К Ц1734КТ Ц1734КТ2	Прибор с сигнализирующими светофильтрами и фоторезисторами (контактный трехпозиционный)	Сигнализирует о виходе измеряемой величины из области заданных значений вправо и влево (по шкале прибора)
Ц1734КЛ Ц1734КЛТ Ц1734КЛТ2	Прибор с сигнализирующими светофильтрами и фоторезисторами (контактный двухпозиционный)	Сигнализирует о выходе измеряемой величины из области заданных значений влево (по шкале прибора)
Ц1734КП Ц1734КПТ Ц1734КПТ2	Прибор с сигнализирующими светофильтрами и фоторезисторами (контактный двухпозиционный)	Сигнализирует о выходе измеряемой величины из области заданных значений вправо (по шкале прибора)
Р1818/2	Добавочное устройство к ваттметру	-

Диапазоны показаний, номинальные токи и номинальные напряжения приборов Ц1734 с нулевой отметкой на краю диапазона показаний приведены в таблице 1, приборов с нулевой отметкой внутри диапазона показаний – в таблице 2.

Включение параллельных цепей на 127 и 220 В непосредственное, на 380 В - непосредственное или (для сетей с частотой 50 Гц) через трансформатор напряжения 380/127 – в зависимости от заказа. Включение последовательных цепей – через трансформаторы тока с вторичной обмоткой на 5 или 1 А или через трансформаторы тока с вторичной обмоткой на 5 А и промежуточные трансформаторы 5/1.

Таблица 1. Диапазоны показаний приборов с нулевой отметкой на краю диапазона показаний.

Таблица 2. Диапазоны показаний приборов с нулевой отметкой внутри диапазона показаний.
