Описание товара

Ц42303/1

Ваттметр Ц42303/1 (Ц-42303/1, Ц 42303/1, Ц423031, Ц42303-1, Ц42303 1)
Ваттметр Ц42303/1 предназначен для измерения активной мощности в однофазных сетях переменного тока частотой 50Гц, 60Гц, 500Гц, 1000Гц.
Приборы выполнены на основе электронного преобразователя входного сигнала в сигнал постоянного тока и магнитоэлектрического прибора с внутрирамочным магнитом и подвижной частью на кернах, размещенных в одном корпусе.
Технические характеристики приборов ваттметры Ц42303/1:
Ваттметр Ц42303/1 по климатическим условиям предназначен для эксплуатации в условиях умеренного и тропического климата при температуре от -40ºС до +50°С и относительной влажности 95% при температуре 35ºС;
Класс точности ваттметра - 1,5;
Ваттметр является вибропрочным при ускорении 15м/с2 при частоте 30Гц;
Ваттметр Ц42303/1 является ударопрочным при ускорении 70м/с2 частотой от 10 до 50 ударов в минуту;
Ваттметр выдерживает транспортную тряску с ускорением 30м/с2 частотой от 80 до 120 ударов в минуту;
Ваттметр Ц42303/1 выдерживает перегрузку последовательно током и напряжением, равными 120% номинального значения;
Продолжительность каждой перегрузки 2год;
Ваттметр выдерживает без повреждений кратковременные перегрузки током и напряжением:
а) девять ударов током, превышающим в десять раз номинальное значение, продолжительностью 0,5с, с интервалом в 1мин;
б) один удар током, превышающим в десять раз номинальное значение, в течение 5с;
в) один удар напряжением, превышающим в два раза номинальное значение, в течение 5с;
Номинальные напряжения и токи прибора ваттметр Ц42303/1, способ включения в электрическую цепь приведены в таблице 1;
Таблица 1 Номинальные напряжения и токи прибора ваттметр Ц42303/1, способ включения в электрическую цепь
Номинальное напряжение, В
Номинальный ток, А
Способ включения
127В
220В
380В
5А
Непосредственный
1А; 5А
Через трансформатор тока
100В
1А; 5А
Через трансформатор тока и напряжения
Номинальный коэффициент мощности cos j = 1;
Время установления рабочего режима ваттметра - не более 15 мин;
Предел допускаемого значения основной приведенной погрешности прибора ваттметр Ц42303/1 равен ±1,5 % без учета погрешности измерительного трансформатора тока и напряжения;
Нормирующее значение при установлении приведенной погрешности принимается равным верхнему пределу диапазона измерений;
Предел допускаемого значения вариации показаний равен полуторакратному пределу допускаемого значения основной погрешности;
Отклонение указателя прибора ваттметр Ц42303/1 от нулевой отметки шкалы при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки шкалы не превышает 0,7мм;
Изменение показаний ваттметра, вызванное:
- изменением положения от нормального положения в любом направлении на 5°, не превышает ±0,75%;
- отклонением номинального напряжения на ±15%, не превышает ±1,5%;
- отклонением частоты от нормальной на ±10%, не превышает ±1,5%;
- влиянием внешнего однородного магнитного поля напряженностью 0,4кА/м, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительным цепям испытуемого прибора ваттметр Ц42303/1, при самых неблагоприятных направлениях и фазе магнитного поля, не превышает ±1,5%;
- влиянием коэффициента мощности при cos j = 0,5, не превышает ±1,5%;
- одновременным влиянием коэффициента мощности и напряжения, не превышает ±3,0%;
- влиянием искажения формы кривой переменного тока с коэффициентом искажения 20%, не превышает ±1,5%;
- одновременным влиянием коэффициента мощности и частоты не превышает ±3,0%;
- отклонением температуры окружающего воздуха от 20ºС±5ºС до 50ºС (или -40ºС), на каждые 10ºС изменения температуры, не превышает ±1,2%;
- отклонением относительной влажности от нормальной 30%-80% до 95% при температуре 20ºС±5°С не превышает ±1,5%;
Изоляция между корпусом и изолированными от корпуса электрическими цепями прибора ваттметр Ц42303/1 при нормальных условиях применения выдерживает в течение 1мин действие испытательного напряжения переменного тока частотой 50Гц±1Гц, значение которого 2кВ;
Изоляция между последовательной и параллельной цепями ваттметра выдерживает в течение 1мин действие испытательного напряжения переменного тока частотой 50Гц±1Гц:
- 1,5кВ - для номинальных напряжений 100В; 127В; 220В;
- 2,0кВ - для номинального напряжения 380В;
Сопротивление изоляции между корпусом и изолированными электрическими цепями прибора ваттметр Ц42303/1 - не менее 20 МОм;
Ваттметр, предназначенный для включения через трансформатор тока, выдерживает без размыкания измерительных цепей перегрузку в течение 2с током, равным тридцатикратному значению вторичного тока трансформатора;

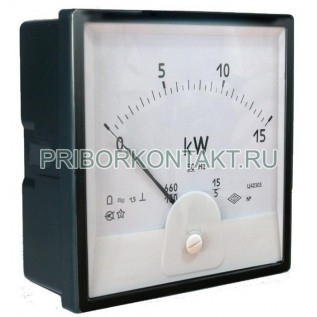

Ваттметр Ц42303/1 представляет собой щитовой прибор, состоящий из стрелочного прибора магнитоэлектрической системы и электронного преобразователя активной мощности в сигнал постоянного тока, размещенных в одном корпусе;
Измерительный механизм стрелочного прибора ваттметр Ц42303/1 состоит из магнитной системы (обоймы, магнитопровода), отсчетного устройства (шкалы, указателя) и подвижной части на кернах;
Габаритные размеры - 120х120х95мм;
Масса - 0,75кг;
Норма средней наработки на отказ прибора ваттметр Ц42303/1 - 32000ч. Срок службы не менее 10 лет.
