Ваттметр щитовой Д5003

Также этот прибор может называться: Д-5003, Д 5003.

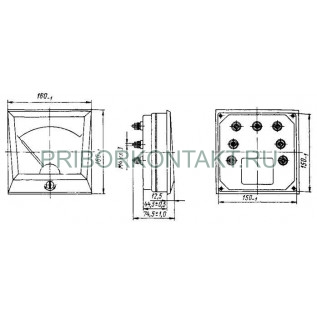

Д5003 ваттметр используется для измерения мощности в электрических цепях постоянного тока. Габаритные размеры - 135×255×255 мм.

Ваттметры Д5003 оснащены электродинамическим измерительным механизмом с замкнутым магнитопроводом.

Электродинамический измерительный механизм ваттметра формирует показания как результат взаимодействия двух токов с учетом сдвига фаз между ними. Если через неподвижную рамку, выполненную из толстого провода, протекает ток нагрузки, а подвижная катушка так подключена к цепи напряжения, что протекающий ток пропорционален этому напряжению, то показание ваттметров Д5003 пропорционально активной мощности.

Технические характеристики Д5003:

Положение шкалы - вертикальное.

Материал корпуса - металл.

Испытательное напряжение изоляции измерительной цепи - 2 кВ.

Масса Д5003 - 3,6 кг.

Расширение диапазона по току обеспечивается при помощи переключения катушек в цепи тока путем подключения шунтирующих сопротивлений или трансформатора напряжения. Добавочные сопротивления и трансформатор в цепи напряжения обеспечивают расширение диапазона ваттметра Д5003 по напряжению.

Перед использованием ваттметра Д5003 изготовитель рекомендует ознакомиться с руководством по обслуживанию.
