Д349

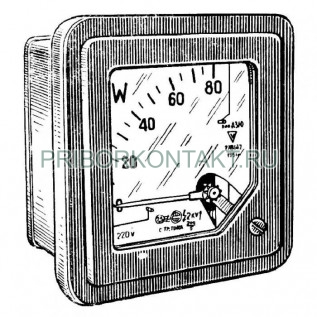

Ваттметр Д349, варметр Д349 (Д 349, Д-349)

Ваттметр Д349, варметр Д349 предназначен для измерения активной и реактивной мощности в трехфазных трехпроводных сетях переменного тока частотой 50Гц.

Габариты - 160х160х76мм;

Класс точности - 2,5.

Тряскопрочный.

Технические характеристики приборов ваттметры Д349, варметры Д349:

Номинальное напряжение при непосредственном включении - 127В, 220В и 380В;

Номинальное напряжение при включении через измерительный трансформатор напряжения с вторичной обмоткой 100В и 127В - 300В, 660В, 3000В, 6000В, 10000В, 13800В, 15750В, 18000В, 20000В, 35000В, 5·10⁴В, 11·10⁴В, 22·10⁴В, 3·10⁴В;

Номинальная мощность (конечное значение диапазона измерений) прибора ваттметр Д349, варметр Д349 в ватах для ваттметров и в варах для варметров устанавливается как произведение номинального тока в амперах, номинального напряжения в вольтах, номинального коэффициента мощности и множителя с округлением полученного произведения до ближайшего числа Р соответствующего ряда:

Р=а·10^п,

где а - одно из чисел 1, 1,2, 1,5, 2, 2,5, 3, 4, 5, 6, 8; п - любое положительное число, но не ниже 2;

Номинальный коэффициент активной мощности прибора ваттметр Д349, варметр Д349 cosφ=1 и реактивной мощности sinφ=1;

Номинальный ток - 1А-4000А;

Значение диапазона измерений прибора ваттметр Д349, варметр Д349 - 1-800кВт (квар);

Основная погрешность - не более ±2,5%;

Изменение показаний прибора ваттметр Д349, варметр Д349, вызванное отклонением температуры окружающего воздуха от нормальной (в пределах рабочих температур) на каждые 10К не превышает ±1,2% диапазона измерений; под влиянием внешнего магнитного поля напряженностью 400А/м - не превышает ±5,0%; при установке прибора на ферромагнитном щите толщиной 3мм - не превышает ±1,0%; при отклонении прибора от вертикального положения на 45º - не превышает ±2,5%;

Габариты - 160х160х76мм;

Масса прибора ваттметр Д349, варметр Д349 - 1,2кг;

Наработка на отказ - не менее 25000 часов;

Изготовитель гарантирует соответствие качества прибора ваттметр Д349, варметр Д349 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
