Ваттметр Д539К

Также этот прибор может называться: Д-539К, Д 539К, Д-539-К, Д 539 К.

Д539К ваттметр используется в составе измерительного комплекта К50 для измерения активной и реактивной мощности в одно- и трёхфазных, трёх- и четырехпроводных цепях переменного тока.

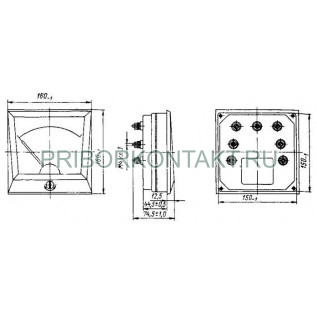

Габаритные размеры - 140×140×100 мм.

Класс точности - 0,5.

Технические характеристики Д539К:

Диапазон измерений - от 0 до 150 Вт.

Номинальный ток последовательной цепи - 5А.

Номинальный ток параллельной цепи - 3 мА.

Номинальная область частот - от 45 Гц до 65 Гц.

Расширенная область частот - от 65 Гц до 500 Гц.

Сопротивление ваттметра - 0,002 Ом.

Погрешность показаний ваттметра при работе без блока И508М, выраженная в процентах от конечного значения рабочей части шкалы:

- в номинальной области частот - не более ±0,5%;

- в расширенной области частот - не более ±1%.

Погрешность показаний ваттметра Д539К при работе с блоком И508М, выраженная в процентах от конечного значения рабочей части шкалы:

- в номинальной области частот - не более ±0,7%;

- в расширенной области частот - не более ±1,4%.

Номинальный коэффициент мощности ваттметра - 1.

Время успокоения - не более 4 с.

Противодействующий момент растяжки ПлСр-20 на 100 мм длины - 0,45 мг·см/90°.

Натяжение растяжек - 65⁺⁵ г.

Противодействующий момент пружины - 9+14 мг·см/90°.

Масса ваттметров - 1 кг.

Условия эксплуатации Д539К:

Температура окружающего воздуха - от 0° С до +35° С.

Влажность воздуха - до 90%.
