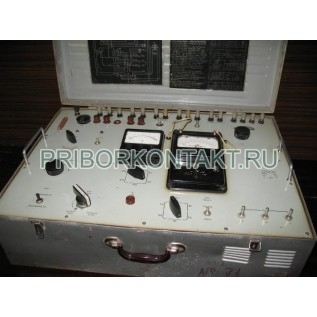

Устройство проверки сложных защит УПЗ-2

Также этот прибор может называться: УПЗ 2, УПЗ2, УП3-2, upz-2, upz 2, upz2.

УПЗ-2 устройство проверки сложных защит предназначено для питания цепей напряжения при проверках сложных дистанционных защит

Устройства УПЗ-2 состоят из устройства проверки простых защит УПЗ-1 и блока К-502. Самостоятельно испытательные устройства применяются в качестве фазорегулятора цепей напряжения.

Технические характеристики УПЗ-2:

Напряжение питания сети трехфазного тока - 220 В; 380 В.

Выходное симметричное трехфазное напряжение - 110 В.

Допустимый длительный ток нагрузки - 1,5 А.

Пределы изменения напряжения на одной из сторон треугольника напряжений - от 0 до 110 В.

Изменение угла между опорным током и выходным симметричным трехфазным напряжением - от 0º до 360º.

Пределы измерения переменного напряжения для УПЗ-2 - от 0 до 2,5 В; от 0 до 5 В; от 0 до 10 В; от 0 до 25 В; от 0 до 50 В; от 0 до 100 В; от 0 до 150 В.

С помощью двухобмоточного регулируемого автотрансформатора «РИ» напряжение на поврежденных фазах регулируется при токе до 1,5 А - от 0 до 110 В.

С помощью фазорегулятора изменяется фаза треугольника 110 В - от 0° до 360° (грубо-ступенчато через 30° и плавно в пределах 30°).

Сопротивления кабелей могут имитироваться ступенью через 0,5 Ом - от 0 до 2,5 Ом.

Масса - не более 36 кг.

В УП3-2 устройствах проверки сложных защит предусмотрена имитация аварийных режимов: одно, двух и трехфазных коротких замыканий, сброс обратной мощности, влияние цепей тока на цепи напряжения с учетом сопротивления кабеля, питающего цепи напряжения.

Устройство УПЗ-2 позволяет:

- распределять регулируемое напряжение по фазам проверяемой защиты;

- производить настройку дистанционных органов защит (имитация двухфазных К.З.);

- проверять поведение дистанционных органов защит при наличии влияния цепей токов на цепи напряжения с учетом сопротивления кабеля, питающего цепи напряжения;

- изучать поведение защиты при имитации внезапных трехфазных К.З. на шинах питающей подстанции (работа защиты «по памяти»);

- производить проверку дифференциально-фазных защит при симметричных повреждениях.

Условия эксплуатации УПЗ-2:

Температура окружающего воздуха - от -10° C до +40° C.

Относительная влажность при +25° C - до 80%.

Может использоваться на открытом воздухе, при условии соблюдения температурных условий и исключении попадания на него атмосферных осадков.
