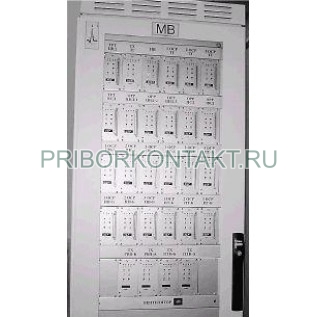

Аппаратура для вибромониторинга и диагностики АМВ-002 (АМВ 002, АМВ002)
Аппаратура предназначена для непрерывного стационарного контроля параметров вибрации роторных машин путем измерения абсолютных и относительных статических и вибрационных перемещений их деталей, скорости вращения вала, а также формирования сигналов для систем оповещения и защиты. Аппаратура обеспечивает контроль следующих параметров:
- осевого смещения ротора ОСР;
- относительного расширения ротора ОРР;
- теплового расширения корпуса турбины ТРТ;
- эксцентриситета оси вала ИВ;
- относительного виброперемещения ротора ОВ;
- вибрации опор (виброскорости) АВ;
- перемещения штоков ПШ;
- скорости вращения ротора ТХ.
Основными функциями АМВ-002 / АМВ-003 являются:
- измерение текущих значений по каждому контролируемому параметру в реальном масштабе времени;
- формирование выходных унифицированных сигналов тока и напряжения, пропорциональных контролируемому параметру;
- осуществления защиты, мониторинга и диагностики роторных машин;
- проведение самодиагностики аппаратуры и выдача сигналов о состоянии измерительных каналов в целом;
- обмена данными с АСУ ТП по согласованному протоколу;
- хранения и анализа результатов измерений по контролируемым параметрам в течение всего периода эксплуатации агрегата; Аппаратура представляет собой единый автоматизированный комплекс с функциями мониторинга и диагностики, выполненный по блочно-модульному принципу, что позволяет конфигурировать ее с различным исполнением и количеством измерительных каналов по требованию заказчика. В состав аппаратуры входят измерительные каналы, выполненные как с процессорными блоками аналогично аппаратуре АМВ-001 (для параметров ОСР, ОРР, ТРТ, ИВ, ТХ, обеспечивающих функции защиты агрегата), так и каналы, включающие датчик и блок согласования с нормированным выходным сигналом (для параметров ОВ, ПШ). В отличие от аппаратуры АМВ-001 в АМВ-002 и АМВ-003 введены каналы контроля больших линейных перемещений ПШ с датчиками ДПЛ и блоками согласования БС9. Для установки датчиков ДПЛ используются специальные юстировочные механизмы. Процессорные блоки параметров ОСР, ТРТ, ИВ, ТХ установлены в 19 " крейты и стойку конструктива Евромеханика. Процессорные блоки обеспечивают обработку результатов измерений, управление индикацией и релейными выходами, самодиагностику состояния измерительных каналов и индикацию текущих значений. Аппаратура имеет все виды унифицированных выходных сигналов (по постоянному току, постоянному напряжению, переменному току) в соответствии с требованиями международных стандартов.
В качестве блока обработки результатов измерений и архивирования используется станция сбора данных ССД, выполненная на основе компьютера Pentium III, оснащенная программным обеспечением СВИМ-АМВ и установленная в отдельной стойке. Индикация контролируемых параметров осуществляется на индикаторах процессорных блоков для параметров механических величин, выполняющих защиту агрегата, а также на мониторе ССД для всех параметров. Дополнение аппаратуры АМВ функциями мониторинга и диагностики, развитый аппарат графического отображения и анализа данных позволили проводить оперативный анализ вибрационного состояния агрегата. Аппаратура АМВ-002/АМВ-003 может осуществлять сбор и обработку диагностических данных, а также защиту оборудования как в роли автономной системы, так и в составе цеховой или распределенной диагностической системы.
