Прибор для измерения Д8-13

Д8-13

Измеритель малых ослаблений Д8-13

Также этот прибор может называться: Д8 13, Д813, d8-13, d8 13, d813.

Д8-13 предназначен для точного измерения малых ослаблений (потерь) взаимных и прямых потерь невзаимных четырехполюсников.

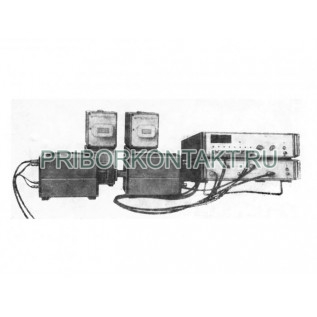

В состав Д8-13 входят: индикатор; блок коммутации; датчики уровня мощности.

Технические характеристики Д8-13:

Диапазон частот - от 3,3 ГГц до 4 ГГц; от 4 ГГц до 4,8 ГГц; от 5,5 ГГц до 6,5 ГГц.

Пределы измерения ослаблений - от 0,03 дБ до 4 дБ.

Общая погрешность измерения (включая погрешность рассогласования) - (0,03+0,05·А+0,2·Г) дБ.

ВЧ тракт - 58×25 мм; 48×24 мм; 40×20 мм.

Время измерения - не более 90 с.

Габаритные размеры измерителя Д8-13:

- индикатора и блока коммутации - 490×135×475 мм;

- датчика уровня мощности - 156×320×205 мм.

Масса:

- индикатора - не более 18 кг;

- блока коммутации - не более 20 кг;

- датчика уровня мощности - не более 4,5 кг.

Конструктивное исполнение - на полупроводниковых приборах с применением микросхем.

Процесс измерения полностью автоматизирован, результат измерения считывается с цифрового табло непосредственно в децибелах.

Д8-13 позволяет проводить измерения без расчленения измерительного тракта во время измерений.

Предприятие-изготовитель предоставляет гарантию соответствия приборов измерители Д8-13 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
