Прибор для измерения ВС-17П

ВС-17П

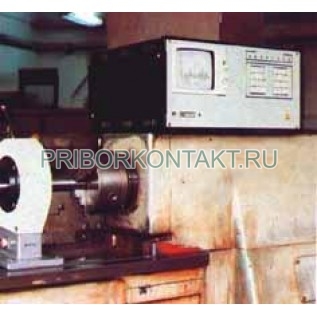

Структуроскоп ВС-17П (ВС17 П, ВС 17 П, ВС17П)
Предназначен для сортировки деталей по критериям отклонения физико-механических характеристик (твёрдость, предел прочности, степень упрочнения) от номинальных значений, а также для сортировки деталей на соответствие заданной марке.
Материалы контролируемых изделий - ферромагнитные стали, для которых имеются корреляционные связи между электромагнитными характеристиками и физико-механическими свойствами.
Обеспечивает контроль цилиндрических изделий диаметром от 1 до 198 mm, длиной не менее 50 mm при соотношении длины к диаметру не менее 5, а также изделий сложной формы, площадь сечения которых обеспечивает коэффициент заполнения вихретокового преобразователя не менее 0,025.
Контролирует протяженные изделия со скоростью до 1m/s с амплитудой биений до 0,5% от диаметра изделия.
Длина неконтролируемого участка от края изделия - не более 150mm.

Содержит встроенные средства диагностирования технического состояния и элементы самопроверки, а именно:
проверка работоспособности процессора;
проверка работоспособности оперативного запоминающего устройства;
проверка работоспособности постоянного запоминающего устройства;
проверка работоспособности пульта;
тест метрологии.

Структуроскоп сохраняет свои характеристики при воздействии магнитных полей с напряженностью до 40А/m.
Диапазон настройки частоты тока возбуждения вихретокового преобразователя, Hz 20...500.
Диапазон настройки значения тока возбуждения вихретокового преобразователя, mA 20...1500.
Разрешающая способность при контроле твердости ед.HRC 2 .
Коэффициент нелинейных искажений % 0,6 .
Питание от сети переменного тока частотой 50Hz V 220 .
Время непрерывной работы H 8 .
Габаритные размеры:
блока электронного, mm 460х440х227.
преобразователя вихретокового, mm 220x290x140.
Масса:
блока электронного kg 22 .
преобразователя вихретокового kg 6 .
Температура окружающего воздуха ^oС +5...+40
