Прибор для измерения УПЗ-1

УПЗ-1

Устройство проверки простых защит УПЗ-1

Также этот прибор может называться: УПЗ 1, УПЗ1, УП3-1, upz-1, upz 1, upz1.

УПЗ-1 устройство проверки простых защит предназначено для наладки и проверки простых защит, элементов автоматики и вторичной коммутации. В комплекте с устройством проверки защит УПЗ-2 используется для наладки и проверки сложных защит на месте их установки.

Устройства УПЗ-1 реализуют проверку токовых реле косвенного и прямого действия, напряженческих аппаратов, промежуточных реле, реле времени и других аппаратов постоянного тока, проверку коэффициента трансформации трансформаторов.

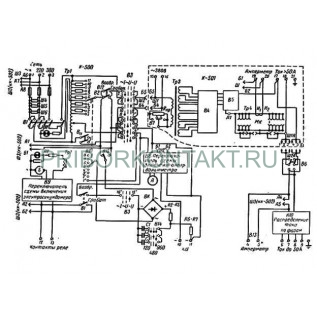

Устройство состоит из двух блоков: регулировочного К-500 и нагрузочного К-501, соединяемых вовремя работы гибким шлангом с разъёмными зажимами.

Технические характеристики УПЗ-1:

Напряжение питания при частоте 50 Гц - 220 В.

Регулярное переменное напряжение:

- при токе нагрузки 5 А - от 0 до 220 В;

- при токе нагрузки 1,5 А - от 0 до 500 В.

Регулируемое выпрямленное напряжение:

- при токе нагрузки 5 А и при уровне пульсации 20% - от 0 до 220 В;

- при токе нагрузки 0,3 А - от 0 до 60 В.

Регулируемый переменный ток при времени выдержки 10 с и при ПВ 10%:

- при сопротивлении нагрузки 1 Ом - от 0 до 50 А;

- при сопротивлении нагрузки 0,05 Ом - от 0 до 200 А.

Замер временных параметров УПЗ-1 с погрешностью ±0,01 с - от 0 до 10 с.

Пределы регулирования постоянного тока при длительности включения:

- не более 30 мин - от 0 до 0,3 А;

- не более 5 мин - от 0,3 А до 2 А;

- не более 1 мин - от 2 А до 5 А.

Пределы регулирования постоянного напряжения:

- при токе не более 0,3 А - от 0 до 240 В;

- при токе не более 2 А - от 0 до 15 В;

- при токе не более 5 А - от 0 до 5 В.

Пределы измерения величины переменного тока устройством УПЗ-1М - от 0 до 0,5 А; от 0 до 1 А; от 0 до 2,5 А; от 0 до 5 А; от 0 до 10 А; от 0 до 25 А; от 0 до 50 А; от 0 до 100 А; от 0 до 200 А.

Пределы измерения величины переменного или выпрямленного напряжения - от 0 до 10 В; от 0 до 50 В; от 0 до 100 В; от 0 до 500 В.

Измерения величины выпрямленного тока - от 0 до 5 А.

Предел допустимой основной погрешности измерительных приборов при изменении температуры на ±10° C - ±2,5%.

Сигнализация наличия питающего напряжения УП3-1 - лампа.

Сигнализация положения контакта проверяемого реле - зуммер.

Габаритные размеры - 460×220×420 мм.

Масса - не более 30 кг.

Условия эксплуатации УПЗ-1:

Температура окружающего воздуха - от -10° C до +40° C.

Относительная влажность при +25° C - до 80%.

УПЗ-1 может использоваться на открытом воздухе, при условии соблюдения температурных условий и исключении попадания на него атмосферных осадков.
