Омметр ЦС4105

ЦС4105

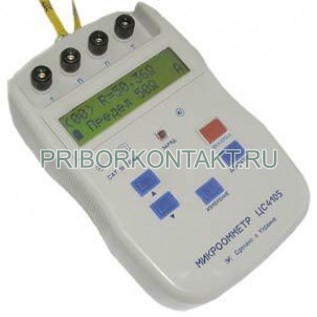

Микроомметр ЦС4105

Также этот прибор может называться: ЦС 4105, ЦС-4105.

ЦС4105 микроомметр применяется для измерения электрического сопротивления постоянному току компонентов электрических цепей, не находящихся под напряжением.

Может использоваться для измерения:

- переходного электрического сопротивления высоковольтных переключателей и разъединителей;

- электрического сопротивления паяных, сварных и винтовых соединений;

- электрического сопротивления контактов присоединения и сопротивления наземной части цепей заземляющих устройств;

- активного сопротивления шин, проводов и кабелей;

- активного сопротивления обмоток электрических машин.

Технические характеристики ЦС4105:

Класс точности - 2,5.

Диапазоны измерения микроомметра:

- от 10 мкОм до 3 мОм;

- от 1 мОм до 300 мОм;

- от 0,1 Ом до 50 Ом.

Сила тока потребления (в ручном режиме) - не более 0,25 А.

Сила тока в цепи измеряемого сопротивления ЦС4105:

- на пределе, при длительности импульса тока 0,3 с - 3 мОм - 5 А;

- на пределе 300 мОм - 50 мА;

- на пределе 50 Ом - 5 мА.

Режимы работы:

- автоматический - 1 измерение после кратковременного нажатия кнопки ИЗМЕРЕНИЕ.

- ручной - непрерывные измерения на протяжении удерживания кнопки ИЗМЕРЕНИЕ нажатой при ручном выборе диапазона измерения.

Диапазон измерения при ручном выборе приборов микроомметры ЦС4105:

- от 1 мОм до 300 мОм;

- от 0,1 Ом до 50 Ом.

Индикация результатов измерений микроомметра ЦС4105 - буквенно-цифровая на ЖК-индикаторе.

Наличие световой индикации процесса.

Определение степени заряда аккумуляторов.

Наличие автоматического отключения от источника электропитания:

- при снижении напряжения - не менее 8 В;

- после окончания измерения, по истечении времени - от 90 с до 120 с.

Норма средней наработки на отказ - 10 000 ч.

Средний срок службы - 10 лет.

Габаритные размеры - 230×140×58 мм.

Масса:

- микроомметр с аккумуляторами - 1 кг;

- комплект измерительных шнуров - 0,8 кг;

- блок питания - 0,3 кг.

Условия эксплуатации ЦС4105:

Рабочая температура окружающей среды - от -10º С до +55º С.

Относительная влажность при температуре 30º С - 90%.

Степень защиты по ГОСТ 14254 - IP42.

Электропитание микроомметра - 9,6 В (аккумулятор).
