Омметр М416

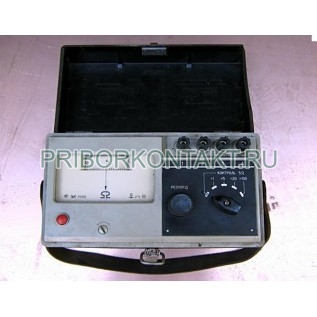

Измеритель сопротивления заземления М416

М416 - переносной измеритель сопротивления заземления, предназначенный для контроля сопротивления заземляющих устройств и активных сопротивлений, а также для определения удельного сопротивления грунта по методикам с использованием вспомогательного заземлителя и зонда. Прибор применяется при проверках электроустановок, обследовании контуров заземления, монтаже и эксплуатации объектов энергетики и промышленности. Обозначение модели также встречается как М 416, М-416, m416, m 416, m-416.

Назначение и области применения

• Измерение сопротивления заземляющих устройств на объектах электроснабжения и связи.
• Измерение активных сопротивлений в цепях постоянного тока при наладке и диагностике.
• Определение удельного сопротивления грунта при проектировании и проверке систем заземления.

Функции и особенности

• Четыре диапазона измерения с выбором предела под ожидаемое значение сопротивления.
• Нормированная основная погрешность с учетом отношения конечного значения диапазона к измеряемому сопротивлению.
• Оценка влияния сопротивлений вспомогательного заземлителя и зонда - допускаются повышенные значения в старших диапазонах.
• Автономное питание от сухих элементов 4,5 В, ресурс не менее 1000 измерений на комплект.
• Расширенный температурный диапазон эксплуатации от -25°С до +60°С.

Технические характеристики

Конструкция и эксплуатационные особенности

М416 рассчитан на полевые измерения с использованием вспомогательных электродов. При выборе диапазона важно учитывать допустимые сопротивления вспомогательного заземлителя и зонда: в младшем диапазоне (0,1-10 Ом) требуется более "качественное" вспомогательное заземление (не более 500 Ом), тогда как в старших диапазонах допускаются значения до 5000 Ом. Прибор питается от сухих элементов 4,5 В и потребляет ток не более 90 мА, что обеспечивает выполнение не менее 1000 измерений одним комплектом источников питания. Напряжение на зажимах при разомкнутой внешней цепи составляет не менее 13 В при номинальном питании.

В условиях помех от блуждающих токов промышленной частоты 50 Гц дополнительная погрешность ограничена половиной основной, что повышает устойчивость результатов при обследовании заземляющих устройств на действующих объектах.

Преимущества применения

• Широкий диапазон измерений 0,1-1000 Ом с четырьмя пределами для типовых задач по заземлению.
• Нормированная формула основной погрешности с учетом выбранного диапазона и измеряемого сопротивления.
• Автономная работа от элементов 4,5 В и ресурс не менее 1000 измерений на комплект.
• Работа в жестких климатических условиях: -25°С...+60°С, влажность до 95% при +35°С.
• Компактные габариты 245x140x170 мм и масса не более 3 кг для выездных измерений.
