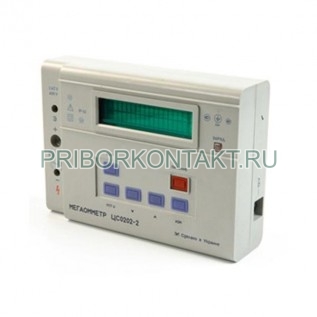

Мегаомметр ЦС0202-1

Также этот прибор может называться: ЦС02021, ЦС0202 1, tss0202-1, tss02021, tss0202 1.

ЦС0202-1 мегаомметр предназначен для измерения сопротивления изоляции постоянному току и напряжения переменного тока, а также для контроля и диагностики состояния изоляции электрических цепей, не находящихся под напряжением.

Сфера применения: контроль качества изоляции электрического оборудования на предприятиях электрических сетей.

Технические характеристики ЦС0202-1:

Класс точности - 2,5.

Диапазон показаний - от 0 до 200 ГОм.

Измерительное напряжение - от 100 В до 2500 В.

Дискретность установки - 50 В.

Максимальное значение силы тока в цепи измеряемого сопротивления - 2 мА.

Диапазон измерения сопротивления изоляции от 200 кОм до 100 ГОм на поддиапазонах:

- при измерительных напряжениях от 100 В до 950 В - от 200 кОм до 1 ГОм,

- при измерительных напряжениях от 1000 В до 2500 В - от 2,5 МОм до 100 ГОм.

Пределы основной погрешности измерения сопротивления изоляции - ±2,5% от измеряемого сопротивления.

Пределы дополнительной погрешности измерения сопротивления изоляции:

- изменения температуры воздуха - 0,5 пределов основной погрешности на каждые 10° С;

- изменения относительной влажности окружающего воздуха до 90% при температуре 30° С - соответствуют пределам основной погрешности;

- включение между контактом Э и любым другим измерительным контактом, сопротивления 1 ГОм - ±2,5%.

Параметры автоматического режима ЦС0202-1:

- измерение значения сопротивления изоляции - через 15 с; 60 с с момента приложения измерительного напряжения;

- рассчет коэффициента абсорбции изоляции, который косвенно характеризует состояние изоляции;

- количество измерений - не менее 500 в нормальных условиях применения при электропитании от аккумуляторов.

Измерение внешнего напряжения переменного тока среднеквадратического значения:

- диапазон - от 40 В до 500 В;

- частота - 50 Гц;

- пределы допускаемой абсолютной основной погрешности - ±12,5 В.

Блокировка проведения измерения сопротивления изоляции при напряжении на измеряемом объекте - от 40 В.

Измерительное напряжение, создаваемое на объекте измерения сопротивлением более 10 МОм - не более ±10% от установленного значения.

Возможность сохранения в памяти:

- результатов 10-ти последних измерений сопротивления изоляции;

- коэффициента абсорбции и измерительного напряжения, при которых проводились измерения.

Наличие автоматического отключения:

- при снижении напряжения электропитания - менее 9,8 В;

- после индикации «БАТАРЕЯ РАЗРЯЖЕНА!».

Приборы мегаомметры ЦС0202-1 осуществляют:

- автоматический разряд емкости объекта измерения;

- по завершению измерения или после отпускания любой из кнопок управления, автоматическое отключение от источника питания - за 1,5 мин; за 2 мин;

- индикацию степени заряда аккумуляторов;

- подзарядку аккумуляторов при электропитании от блока питания или адаптера автомобильного.

Дисплей - жидкокристаллический.

Отсчет показаний - цифровой.

Индикация - буквенно-цифровая.

Время установления:

- рабочего режима - непосредственно после включения;

- показаний после окончания формирования измерительного напряжения - не более 15 с.

Продолжительность работы при электропитании от блока питания - неограниченно.

Режимы работы ЦС0202-1:

- автоматический - 1 измерение за 60 с после кратковременного нажатия кнопки «ИЗМ»;

- ручной - непрерывные измерения на протяжении удерживания кнопки «ИЗМ» в нажатом положении;

- режим измерения сопротивления изоляции объекта с большой собственной электрической емкостью от 0,1 мкФ.

Вход в режим - одновременное нажатие кнопок «Rx/К» и «УСТ.U».

Средняя наработка на отказ - не менее 10 000 ч.

Средний срок службы - 10 лет.

Габаритные размеры - 220×156×61 мм.

Масса:

- мегаомметра с аккумуляторами и комплектом шнуров - не более 1,2 кг;

- блока питания - не более 0,3 кг.

Принцип действия мегаомметров ЦС0202-1 заключается в сравнении падений напряжений на измеряемом и эталонном сопротивлениях.

Условия эксплуатации ЦС0202-1:

Температура окружающего воздуха - от -10° С до +55° С.

Электропитание:

- аккумулятор GP200AAHC (8 шт.) - 1,2 В; не более 0,5 А;

- блок питания - 12 В; 0,7 А;

- бортовая сеть автомобиля;

- источник постоянного тока - от 9,8 В до 12 В.

Ударопрочность мегаомметра ЦС0202-1:

- ускорение механических ударов многократного действия - 150 м/с²;

- длительность импульсов - 6 мс;

- количество ударов - 4000.

Степень защиты по ГОСТ 14254-96 - IP42.

Группа средств измерительной техники:

- по значению влияющих величин, характеризующих климатические воздействия - 4;

- по механическим воздействиям рабочих условий - 5.
