Омметр Ф4102-1М

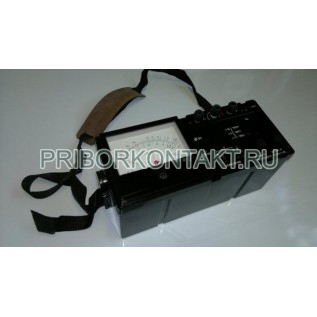

Мегаомметр Ф4102-1М (Ф 4102-1М, Ф-4102-1М)

Предназначен для измерения сопротивления изоляции различных электроустройств, не находящихся под напряжением

Диапазон измерений

сопротивления изоляции,

не менее, МОм Напряжение, В

Ф4102/1-1М 0-30МОм 100±5

0-2000МОм

0-150МОм 500±25

0-10000МОм

0-300МОм 1000±50

0-20000МОм

Ф4102/2-1М 0-2000МОм 1000±50

0-20000МОм

0-5000МОм 2500±125

0-50000МОм

Класс точности 1,5

Мегаомметры Ф4102-1М предназначены для измерения сопротивления изоляции различных электроустройств, не находящихся под напряжением, и могут использоваться во всех отраслях промышленности и сельского хозяйства.

Условное обозначение мегаомметра и коды ОКП приведены и табл. 1. Диапазон измерений сопротивления изоляции, значения напряжения на зажимах прибора при разомкнутой внешней цепи и участки диапазонов с относительной погрешностью, не превышающей 15 и 30%, приведены в табл. 2.

Класс точности 1,5 по ГОСТ 8.401-80. Предел допускаемого значения основной приведенной погрешности равен ±1,5% от длины шкалы. Длина шкалы мегаомметра не менее 88 мм. Предел допускаемого значения дополнительной погрешности мегаомметров, вызванный протеканием по схеме измерения токов промышленной частоты (помехи): 350 мкА (при измерительных напряжениях 500, 1000 и 2500 В); 50мкА (при измерительном напряжении 100 В), равен пределу допускаемого значения основной погрешности. Время установления показаний не превышает 8 с. Время заряда емкости объекта, величиной не более 0,5 мкФ не превышает 15 с. Время установления рабочего режима не превышает 4 с. Режим работы мегаомметров прерывистый: измерение — не более 1 мин., паузане менее 2 мин.

Питание мегаомметров осуществляется от сети переменного тока напряжением (220-33)...(220+22)В частотой (50±1) Гц, а также от встраиваемых химических источников постоянного тока (9 элементов А 373).
Энергопотребление:

от сети переменного тока, мощность, не более:

для Ф4102/1-1М - 10 В•А;

для Ф4102/2-1М - 12 В•А.

от химических источников тока, ток потребления, не более:

для Ф4102/1-1М - 350 мА;

для Ф4102/2-1М - 450 мА.

Встроенный источник питания до смены батарей в нормальных условиях применения может обеспечить до 250 измерений при проведении не более 50 измерений в день. Мегаомметры имеют световую индикацию: включения и подачи высокого напряжения — индикатор ВН; контроля работоспособности химических источников тока — индикатор КП. Мегаомметры сохраняют работоспособность при температуре окружающего воздуха от -30 до +50°С и относительной влажности 90% при температуре плюс 30°С.

При питании от химических источников тока климатические условия эксплуатации определяются возможностями источников, но не превышают указанных в данном пункте. Рабочее положение — горизонтальное расположение плоскости шкалы.

Масса, не более: мегаомметров, без учета химических источников тока — 1,9 кг; сетевого блока питания — 0,3 кг; футляра с принадлежностями — 0,4 кг. Габаритные размеры мегаомметров 305x125x155 мм. Мегаомметры относятся к восстанавливаемым, ремонтируемым однофункциональным изделиям. Норма средней наработки на отказ 12000 ч. Средний срок службы 10 лет. Масса драгоценных материалов: золото — 0,091 г; серебро — 1,88 г; платина — 0,003 г.

Таблица 1.

Таблица 2.
