Омметр Ф4102/1-1М

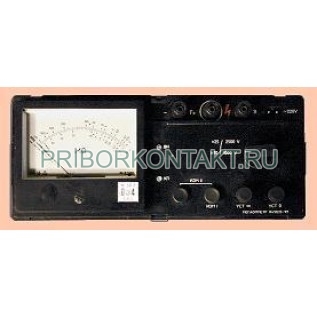

Мегаомметр Ф4102/1-1М (Ф 4102/1-1М, Ф-4102/1-1М)

Для измерения сопротивления изоляции различных электроустройств, не находящихся под напряжением.

Диапазон измерений сопротивления изоляции, не менее:
0-30МОм, 0-2000МОм (напряжение 100±5В)
0-150МОм, 0-10000МОм (напряжение 500±25В)
0-300МОм, 0-20000МОм (напряжение 1000±50В)

Класс точности 1,5

Мегаомметры Ф4102/1-1М предназначены для измерения сопротивления изоляции различных электроустройств, не находящихся под напряжением, и могут использоваться во всех отраслях промышленности и сельского хозяйства.

Технические характеристики

Условное обозначение мегаомметра Ф4102/1-1М и коды ОКП приведены и табл. 1. Диапазон измерений сопротивления изоляции, значения напряжения на зажимах прибора при разомкнутой внешней цепи и участки диапазонов с относительной погрешностью, не превышающей 15 и 30%, приведены в табл. 2.

Класс точности 1,5 по ГОСТ 8.401-80. Предел допускаемого значения основной приведенной погрешности равен ±1,5% от длины шкалы. Длина шкалы мегаомметра Ф4102/1-1М не менее 88 мм. Предел допускаемого значения дополнительной погрешности мегаомметров, вызванный протеканием по схеме измерения токов промышленной частоты (помехи): 350 мкА (при измерительных напряжениях 500, 1000 и 2500 В); 50мкА (при измерительном напряжении 100 В), равен пределу допускаемого значения основной погрешности. Время установления показаний не превышает 8 с. Время заряда емкости объекта, величиной не более 0,5 мкФ не превышает 15 с. Время установления рабочего режима не превышает 4 с. Режим работы мегаомметров Ф4102/1-1М прерывистый: измерение — не более 1 мин., пауза не менее 2 мин.

Питание мегаомметров Ф4102/1-1М осуществляется от сети переменного тока напряжением (220-33)...(220+22)В частотой (50±1) Гц, а также от встраиваемых химических источников постоянного тока (9 элементов А 373). Энергопотребление от сети переменного тока, мощность, не более 10 В•А, от химических источников тока, ток потребления, не более 350 мА.

Встроенный источник питания до смены батарей в нормальных условиях применения может обеспечить до 250 измерений при проведении не более 50 измерений в день. Мегаомметр Ф4102/1-1М имеет световую индикацию: включения и подачи высокого напряжения — индикатор ВН; контроля работоспособности химических источников тока — индикатор КП. Мегаомметр Ф4102/1-1М сохраняет работоспособность при температуре окружающего воздуха от -30 до +50°С и относительной влажности 90% при температуре плюс 30°С.

При питании от химических источников тока климатические условия эксплуатации определяются возможностями источников, но не превышают указанных в данном пункте. Рабочее положение — горизонтальное расположение плоскости шкалы.

Масса, не более: мегаомметров, без учета химических источников тока — 1,9 кг; сетевого блока питания — 0,3 кг; футляра с принадлежностями — 0,4 кг. Габаритные размеры мегаомметров 305x125x155 мм. Мегаомметр Ф4102/1-1М относится к восстанавливаемым, ремонтируемым однофункциональным изделиям. Норма средней наработки на отказ 12000 ч. Средний срок службы 10 лет. Масса драгоценных материалов: золото — 0,091 г; серебро — 1,88 г; платина — 0,003 г.
Также этот прибор может иметь другие названия: мегаомметр Ф4102/1-1М, мегомметр Ф4102/1-1М, мегометр Ф4102/1-1М, мегаометр Ф4102/1-1М, мегаметр Ф4102/1-1М, мегоомметр Ф4102/1-1М, омметр Ф4102/1-1М.

Таблица 1.

Таблица 2.
