Омметр МС-05

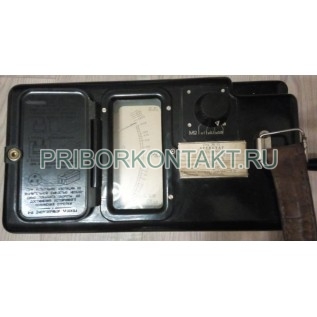

Мегомметр МС-05

Мегомметр МС-05 (МС05, МС 05, mc-05, mc05, mc 05) - переносный измерительный прибор со встроенным ручным генератором, предназначенный для контроля сопротивления изоляции в условиях монтажа, ремонта и профилактических испытаний электрооборудования. Конструкция рассчитана на полевую эксплуатацию, а исполнение МС-05Т - на работу в условиях тропического климата.

Назначение и применение

• Проверка состояния изоляции кабельных линий, обмоток машин и трансформаторов, электроустановочных изделий.
• Оперативный контроль качества изоляции после ремонта, сушки, перемотки и при приемо-сдаточных работах.
• Использование в энергетике, электроремонтных службах, лабораториях и на промышленных объектах.

Функции и особенности

• Встроенный генератор с ручным приводом - автономная работа без внешнего питания.
• Номинальная скорость вращения рукоятки 120 об/мин с нормированным влиянием отклонения скорости.
• Стабильность выходного напряжения при изменении скорости вращения на 20% - отклонение не более 10% от номинала.
• Нормированная переменная составляющая выходного напряжения - не более 10%.
• Быстрое успокоение подвижной системы - не более 4 с.

Технические характеристики МС-05

Конструкция и эксплуатация

Мегомметр МС-05 выполнен в виде переносного прибора с ручным приводом генератора. Испытательное напряжение 2500 В формируется на зажимах при разомкнутой внешней цепи, а влияние отклонения скорости вращения рукоятки нормировано. Прибор рассчитан на работу в широком диапазоне температур, допускает эксплуатацию в условиях повышенной влажности (в тропическом исполнении) и имеет нормированную электрическую прочность изоляции относительно металлических частей корпуса на уровне 3500 В частоты 50 Гц.

Преимущества

• Автономность - встроенный генератор без внешнего питания.
• Высокое испытательное напряжение 2500 В для контроля изоляции.
• Погрешность ±1,5% от длины рабочей части шкалы при нормированных влияющих факторах.
• Устойчивость к эксплуатации в широком температурном диапазоне, включая тропическое исполнение МС-05Т.
• Надежная изоляция - испытание 3500 В, 50 Гц относительно корпуса.
